　　轮式小车是智能小车机械结构的主体部分，由车身、轮子、变速器、传动轴等结构部件构成。轮式小车还包括提供动力的驱动器，用来收集智能小车的自身状态信息或外部环境信息，并对多传感器的数据进行分析、融合，动态调整小车的运动状态，实现在一定条件下的自主行驶。

　　红外传感器模块

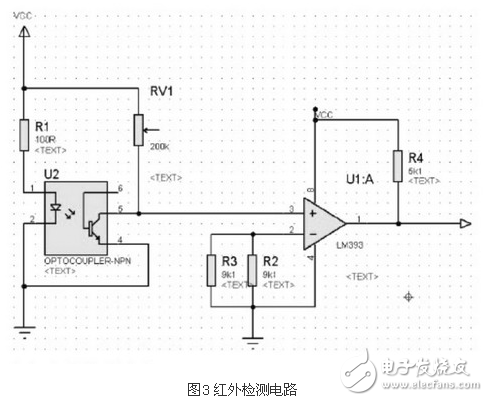

　　电路原理：红外传感电路采用反射式红外传感器，可以方便地实现实时监控并有效防止误触发，灵敏度容易控制。图3为红外检测电路，核心IC器件是LM393，该集成块内部装有两个独立的电压比较器。

　　LM393类似于增益不可调的运算放大器。每个比较器有两个输入端和一个输出端。两个输入端一个称为同相输入端（用“+”表示），另一个称为反相输入端（用“-”表示）。用作比较两个电压时，任意一个输入端加一个固定电压做参考电压，另一端加一个待比较的信号电压。当“+”端电压高于“-”端时，输出管截止，相当于输出端开路。当“-”端电压高于“+”端时，输出管饱和，相当于输出端接低电位。两个输入端的电压差大于10mV就能确保输出能从一种状态可靠地转换到另一种状态。因此，把LM339用在弱信号检测等场合是比较理想的。测速反馈电路由发光二极管、光电级管、单稳态电路以及装在主轴上的光电码盘组成。当光码盘上的孔经过发光二极管时，发光二极管发出的光使光电三极管导通，输出高电平；当光码盘上的非孔部分经过光二极管时，光电极管截止，输出低电平。产生的周期性脉冲经单稳电路整形送高速输入通道IOB2或IOB3外部中断源，取得每次上升沿的时间值， 就是定时器T1的值，每两次T1上升沿值之差为光电脉冲周期，从而可计算出主轴的转速。

　　电机驱动模块

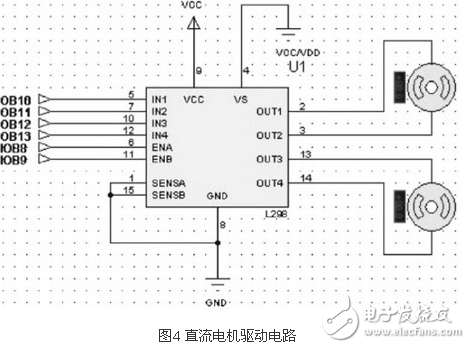

　　电路原理：微型直流电机以其良好的线性特性、优异的控制性能和非常高的效率广泛应用于小功率系统中。为了控制直流电机，本文采用PWM控制。SPCE064A的 I/OB特殊功能IOB8 、IOB9就直接提供了两个PWM输出口，直接输出控制信号即可，无须另加电路。考虑到电压、电流的等级及尺寸、外观因素，本文采用L298代替三极管构成驱动电路，如图4所示。

　　L298可同时控制两个电机，且输出电流达到2A。其ENA（引脚6）和ENB（引脚11）分别于SPCE064A的IOB8和IOB9相连，可实现直流电机的PWM速度控制。SENSEA、SENSEB为电流反馈引脚，用于实现直流电机的内环电流闭环控制。

　　常规的智能车一般引入输出电机的转速作为负反馈行程单闭环调速系统。虽然这个闭环具有较强的抗干扰性能，转速调节器采用常规PI调节器，但是在系统中静差仍然存在，即在PI控制调节器下稳态误差只能减少而不可能消除。因此，单闭环调速系统控制效果和性能对给定稳压源和速度检测元件的精度具有依赖性。
