智能手表EL升压系统电路设计

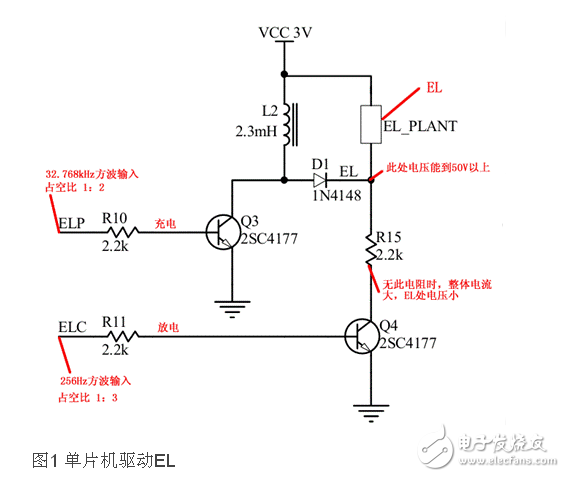

　　EL（Electroluminescence） 发光屏是一种电致发光材料发光屏，在结构上，电致发光材料夹在两个电极之间。它的上电极是一种透明的导电膜，称为ITO膜（Indium TIn Oxide film），用于透射光线，而下电极是第二电极，其材料为银或碳或铝电极，发光材料EL主要有硫化锌、硫化钙或硫化锶，再搀杂其它成份如镁、钐、铕或添加荧光染色剂等，来调整光的亮度和颜色。改变激励频率同样能引起光的颜色变化。冷光背光系统多用于为液晶显示器（LCD）提供背光。手表里经常用到EL，很多手表都有EL背光。通常手表里用的是集成EL驱动电路。因集成的EL驱动电路比较简单，本文就不叙述了，本文讲述的是用单片机内建的冷光驱动器来驱动EL。如图1所示。占用了单片机两个IO，其中ELP用于充电，ELC用于放电（维持一个交变电压）。充电电路是经典的Boost升压电路。三极管可采用任意小功率三极管，开关管更好。透过循环充放电的动作，在EL面板上产生了一个交变的电压，不同的电压值和频率可以获得各种不同的亮度和色彩。

　　电路原理：电路需要注意R15，若不加此限流电路，整个电路功耗将非常大。如果单片机没有冷光驱动器，那么就要占用两个定时器来输出方波了。升压后的电压不能简单的参照Boost升压来分析，若按Boost升压分析，输出电压=输入电压/（1-占空比），计算出来才6V，显然和实际结果不符。需要考虑EL的特性即容性负载。EL并非持续耗电，而是在耗电的同时逐渐储能，故不能以一般占空比去换算。此电路纯粹只取高电压，ELP和ELC占空比的设定对电压影响不是很大，但是占空比的设定能使EL的发光看起来更协调。
