基于ZigBee温室环境监测系统电路设计

　　为了解决传统有线监测现场布线的繁琐、作物变更时又需要重新的布置等不利因素，本文对基于ZigBee无线传感网络技术的温室环境监测系统进行了研究。无线传感网络是在传感技术、通信技术和计算机技术的基础上发展而成的一种全新的信息获取和处理技术，目前基于IEEE802．15．4协议标准的 ZigBee技术日渐成熟，并极大地推动了无线传感器网络走向实用，把无线传感器网络技术应用于农业自动控制也具有了可行性。

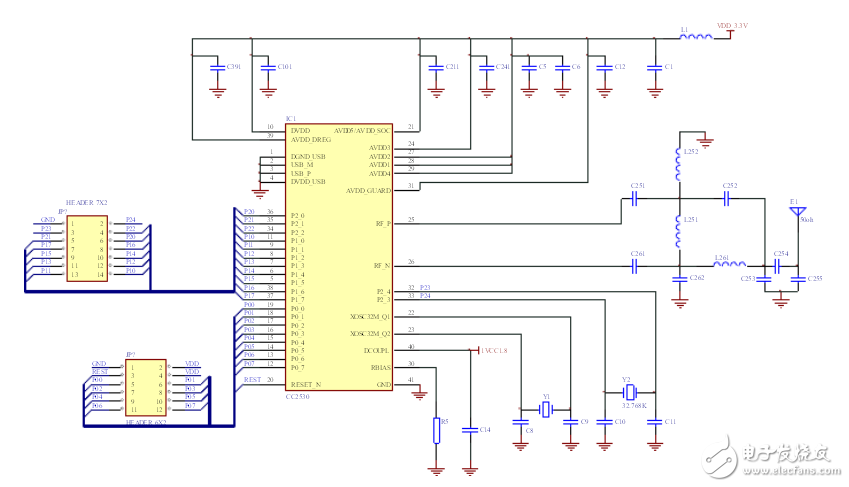

　　电路原理：温室环境监测系统是通过硬件和软件的结合实现了对温度、湿度和光照强度的实时监测。无线传感网络主要包括协调器节点和传感器采集节点这两类硬件平台，协调器节点由无线节点模块和智能主板模块组成，传感器采集节点由传感器模块和智能主板模块组成。传感器节点是通过ZigBee无线传感网络和协调器节点之间进行通信的，协调器节点是连接传感器节点和计算机的桥梁，负责组网和集中监测终端发来的数据并通过串口RS232上传至上位机。无线节点模块主要由射频单片机构成，MCU是TI的CC2530芯片，用的是2.4G载频，棒状天线。传感器模块有两个传感器，分别是温湿度传感器SHT10和光电传感器 BPW34S。智能主板模块由电源转换电路、运放电路、串口电路、复位电路和可程序控制LED显示电路这几个部分组成。软件设计包括节点控制程序和上位机监测界面程序两个方面，节点控制程序是在IAREmbeddedWorkbench开发环境下用C语言实现的，包括传感器节点控制程序和协调器节点控制程序，上位机监测界面是在VisualStudio2005的开发环境下用VC++实现的。最后通过实验验证了该设计的可行性，基本达到了要求。
