剖析正弦波振荡电路

剖析正弦波振荡电路

　　正弦波振荡电路是一个没有输入信号，依靠自激振荡产生正弦波输出信号的电路。正弦波振荡电路也称为正弦波振荡器，其实质是放大器引正反馈的结果。正弦波振荡电路一般由放大电路、选频网络、正反馈电路、稳幅环节四部分组成。选频网络通常不是独立存在，有时和正反馈网络合二为一，有时和放大电路合二为一。其基本原理如下： 在直流电源闭合的瞬间，频率丰富的干扰信号串入振荡电路的输入端，经过放大后出现在电路的输出端，但是由于幅值很小而频率又杂，不是所要求的信号。此信号再经过选频及正反馈网络把某一频率信号筛选出来（而其他信号被抑制），再送回放大电路的输入端，整个电路的回路增益应略大于1，这样不断循环放大，得到失真的输出信号，最后经稳幅环节可输出一个频率固定、幅值稳定的正弦波信号。

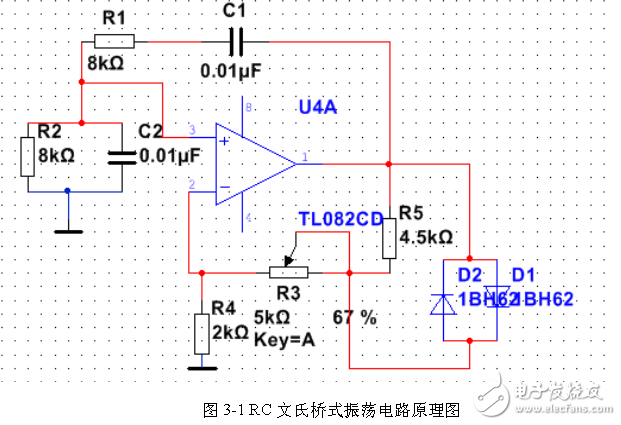

　　如图所示，RC串并联构成选频网络，其中R1与R2阻值相等，均为8k，C1与C2容值相等，均为0.01uF，R3和R4构成反馈网络，R4阻值取2k，R5、D1、D2构成稳幅电路，R4阻值取2k，调节R3可改变反馈系数，从而改变放大电路的电压增益满足振荡的幅度条件，二极管利用其稳压特性来限制输出幅度，改善输出波形，避免失真
