电路图天天读（10）：可穿戴动态心电监护信号调理电路图

　　信号调理电路： 所谓的信号调理，就是将各种待测信号进行前处理，即经放大或衰减变成适合于测量的信号。 因而，信号调理电路，就是衰减（可以用电阻衰减网络实现）或放大电路。当然，主要是指（高精度的）放大电路。

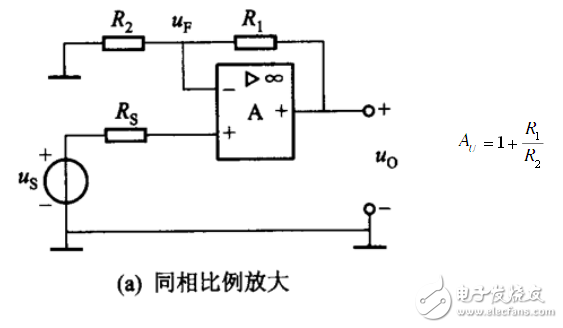

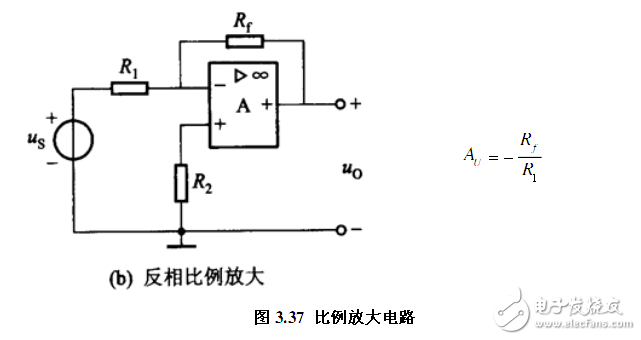

　　一、 比例放大电路

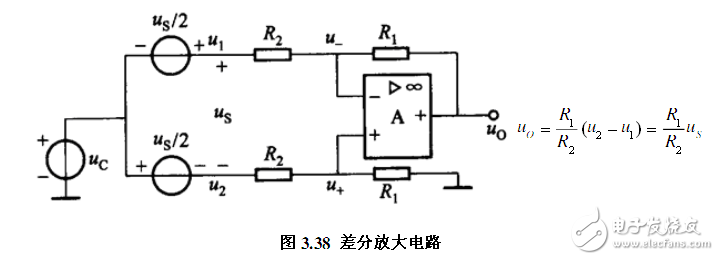

　　二、 差分放大电路

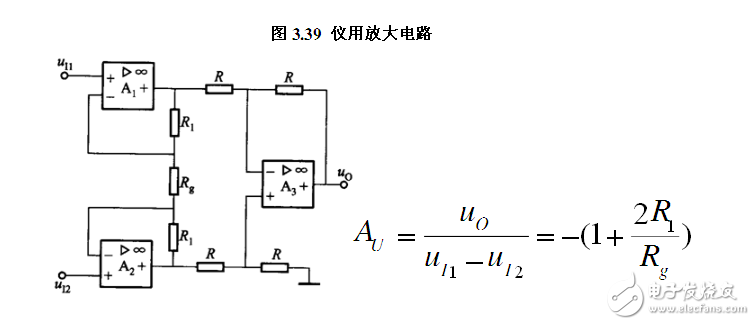

　　三 、仪用放大电路

　　仪用放大电路是从差分放大电路变化而来的电路。具体的放大电路芯片可以使用：UA741；LM324；OP07；LF356；LM358等。

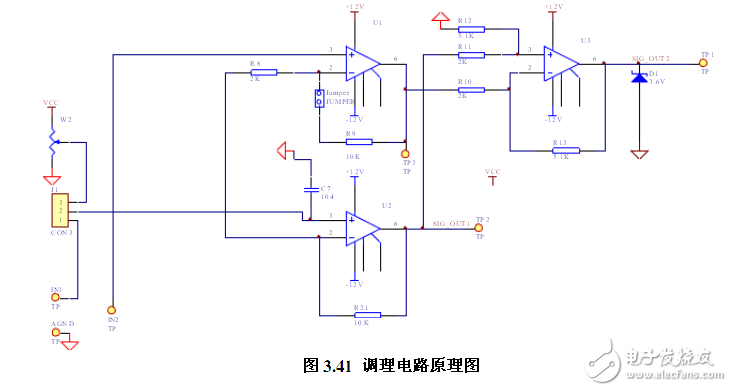

　　四 、心电监护整体原理设计图

　电子发烧友网技术编辑点评分析：

　　根据信息处理的要求我们可以选择不同的信号放大方式，如同比放大、反向放大、差分放大等，不同的放大倍数供我们进行选择，对于心电监护整体电路设计是由两端输入，一端为外接直流电平，另一端为可调直流电平，同时经过不同的同相放大模块，然后经过差分放大完成信号的处理。
