小型单片机可编程控制延时开关电路模块设计

来源:电子发烧友 作者:华强电子网 时间:2019-01-18 19:00

控制电路 开关电路 mcu

  可编程控制电路设计

  采用的增强型STC8051单片机及其周围电路,组成最小单片机系统。使用的STC8051芯片内部具有下列硬件资源:增强型STC8051单片机中包含中央处理器(CPU)、4K字节程序存储器(Flash)、128字节数据存储器(SRAM)、2个16位可重装载定时器、1K字节电可擦写EEPROM、6个通用I/O口、硬件看门狗(WDT)、片内高精度R/C震荡1T时钟,内部时钟从5MHz~35MHz 可选,速度比普通8051快6~12倍,及8级高可靠复位等模块。

  通过定义单片机P3口的第三位为输出,串口功能由P3.0和P3.1口分别接收和发送数据,调用内部时钟,结合定时器,实现延时时间和输出控制。

  供电设计

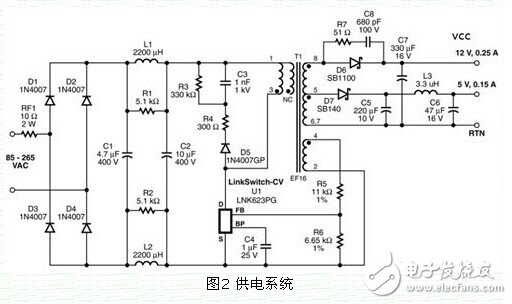

  电源供电模块采用PI公司的降压芯片LNK623PG,支持宽幅电源85~265VAC输入,转换为系统所需要的两路输出DC5V电源和12V电源。在电路中,通过整流、滤波、稳压输出DC12V、0.25A和5V、0.15A电源,输出端分别接一个220µF和330µF的电解电容进行滤波,完全满足最小系统的供电设计。

小型单片机可编程控制延时开关电路模块设计

  由于本电源模块内部本身集成有电隔离电路,因此电源输出的供电质量比较高,电压纹波为±25mV,保证了系统供电的稳定性。

  驱动电路设计

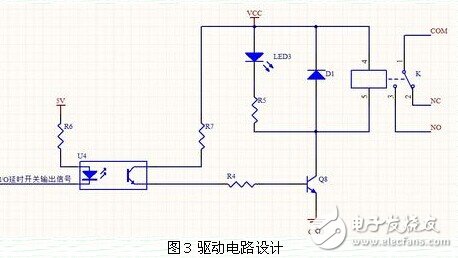

  每个I/O口驱动能力均可达20mA,经过光耦隔离输出,再通过R4上拉电阻和Q8三极管组成的放大电路,驱动线圈功率140mW继电器TEV23079,控制继电器的开关工作。如图3所示,并且在驱动电路中增加LED3贴片指示灯来显示继电器的工作状态。

小型单片机可编程控制延时开关电路模块设计

  通信接口电路设计

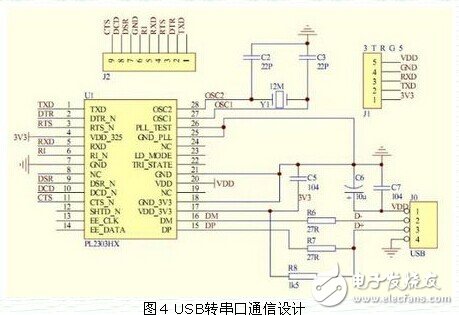

  由于C51单片机都是TTL电平,电平电压只有0V或是5V两种,采用PL-2303芯片输出的是单片机上用的TTL电平,所以不用再接MAX232芯片,直接通过电脑USB接口实现RS-232串口的通信,如图4所示。

小型单片机可编程控制延时开关电路模块设计
