智能家居RFID射频电子锁电路图剖析

智能家居RFID射频电子锁电路图剖析

　　RFID射频电子锁的核心芯片采用同欣智能科技的TX125系列非接触IC控制芯片。该芯片的射频读卡采用125kHz射频，读卡距离为50～150mm，完全支持对EM、TEMIC、TK及其兼容卡的操作。RFID电子锁电路中，MODE1接高电平选为波特率9600，MODE3接高电平选为串口输出，MODE4接高电平选为主动模式，其中TX125的“TXD”与MSP430的P3.7连接，P3.7的工作模式设置为串口1的接收状态，打开串口1的接收中断，使RFID的读卡实时性达到最高；TX1，TX2连接感应天线，“STATUS”与MSP430的普通IO口P1.2连接，用于读取TX125的工作状态；MSP430的普通IO口P1.3设置为输出状态，通过继电器控制电子锁的动作电机，用以完成开门和锁门等工作，TX125其它管脚默认空载。

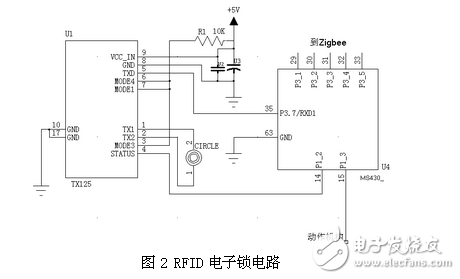

　　RFID电子锁电路如图2：
