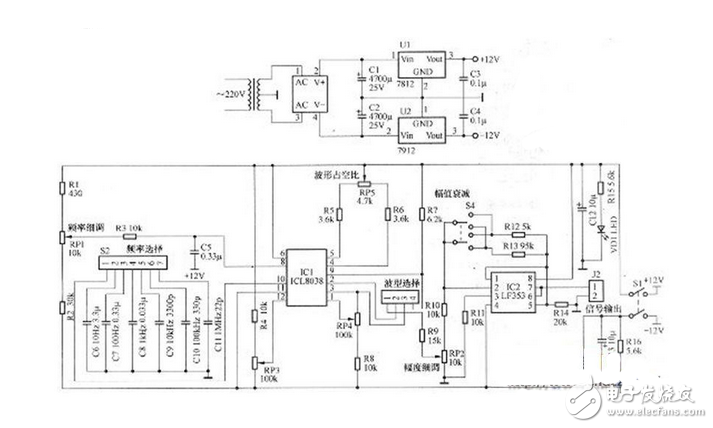

多功能信号发生器电子电路设计图

　　本制作是以集成电路ICL8038为核心器件制作的一种信号发生器。该芯片可同时输出方波、三角波和正弦波，频率调节范围大，波形失真小，实用性较强。

　　1．电源部分

　　它由变压器T、桥堆、电容C1～C4及三端稳压器L7812和L7912组成，可提供±12V稳定电源电压。

　　2．信号发生器

　　ICL8038可同时输出方波、三角波及正弦波，使用时只需外接少量电阻、电容元件。RP5为方波输出占空比调节电阻， 阻值为4.7kΩ，用来改变4、5脚电压，从而改变方波占空比。RP1、Rl和R2组成分压网络，RP1为频率调节电位器，该电位器使用优质多圈电位器， 阻值为lOk，调节RP1，改变ICL8038的8脚输入电压，可改变输出波形的频率；C6～Cll为外接定时电容，改变开关S2的位置，可获得6个频段 （0～20Hz、 20Hz～200Hz、200Hz～2kHz、2kHz～20kHz、20kHz～200kHz、200kHz—1MHz）的输出信号；RP3、RP4为 正弦波失真度调节电位器，为了减小正弦波的失真度，ICL8038采用两套微调网络RP3和RP4，分别微调1脚和12脚电位，使正弦波信号失真度最小。 ICL8038的2脚输出正弦波，3脚输出三角波，9脚输出方波。
