电子爆竹电路设计原理图

　　春节燃放烟花爆竹是我国老百姓的传统习俗。这里介绍的电子爆竹非常有趣：当你按下爆竹顶端的小型按钮开关时，它便会发出长约20s的“噼噼 ——啪啪——”爆竹声来。这种新颖的电子“爆竹”与传统火药爆竹相比较，具有安全、无污染、可重复使用等特点，是逢年过节喜庆时的理想电子小装置。

　　一、工作原理

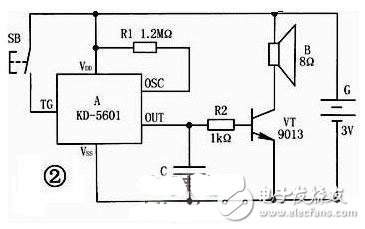

　　电子爆竹的电路如图所示。它主要采用了模拟声集成电路A，所产生的爆竹声十分逼真，可以达到以假乱真的地步。

　　SB为小型按钮开关，起触发A内部电路工作的作用。平时，电路处于静态不工作状态，整个电路耗电十分微小，实测总电流仅为1μA左右。每当有人按动一下SB时，A的触发端TG就会获得正脉冲电信号，A内部电路受触发工作，其输出端OUT便会输出一遍长达20s的内储模拟爆竹声电信号，经晶体三极管VT功率放大后，推动扬声器B发出响亮的爆竹声。

　　电路中，R1是A的外接振荡电阻器，其阻值大小影响爆竹声的速度快慢和音调高低。电容器C主要用于滤去模拟声集成电路A所输出信号中一些不悦耳的谐波成分，使爆竹声更加清脆响亮。电阻器R2主要起限流作用，可有效防止个别β值过高的功率放大三极管产生自激现象。

　　二、元器件选择

　　A选用KD-5601型模拟声集成电路，它采用黑胶封装形式制作在一块尺寸约为23mm&TImes;14mm的小印制电路板上，并给有外围元件焊接脚孔，使用很方便。KD-5601的主要参数：典型工作电压为3V，触发端允许输入电压范围VSS-0.3～VDD+0.3V，音频输出端驱动电流≥1mA，静态耗电 ≤1μA，使用温度范围-10℃～60℃。

　　VT选用9013或3DG12、3DX201、3DK4型硅NPN中功率三极管，要求电流放大系数β＞100。

　　R1、R2均用RTX-1/8W型碳膜电阻器。C用CT4D型独石电容器。B用φ29mm&TImes;9mm、8Ω、0.25W超薄微型动圈式扬声器，以减小体积、方便安装。

　　SB可用6mm&TImes;6mm小型轻触开关，亦可用KAX-1型按钮开关。G用两节5号干电池串联（须配塑料电池架）而成，电压为3V；如嫌扬声器发声小，可将电压提高到4.5伏，即用三节5号干电池串联后供电。
