仅需使用两个模拟器件的灵活的PLC/DCS模拟输出模块

　　电路功能与优势

　　图1所示电路是一种仅使用两个模拟器件的全功能、灵活、可编程的模拟输出解决方案，它满足可编程逻辑控制器（PLC）和分布式控制系统（DCS）应用的大部分要求。 AD5660-1 是一款低功耗（2.8 mW @ 5 V）、轨到轨输出、16位nanoDAC®， AD5750-1是一款工业用电流/电压输出驱动器，二者相结合可提供所有典型的电流和电压输出范围、16位分辨率且无失码、0.05%的线性度以及小于0.1%的输出误差。该电路还具有一些支持工业应用的重要特性，如片内输出故障检测、用于防止分组错误（PEC）的CRC校验以及灵活的上电选项等，非常适合构建鲁棒的工业控制系统。在大批量生产中，它无需外部精密电阻或校准程序就能保持一致的性能，因而是PLC或DCS模块的理想选择。

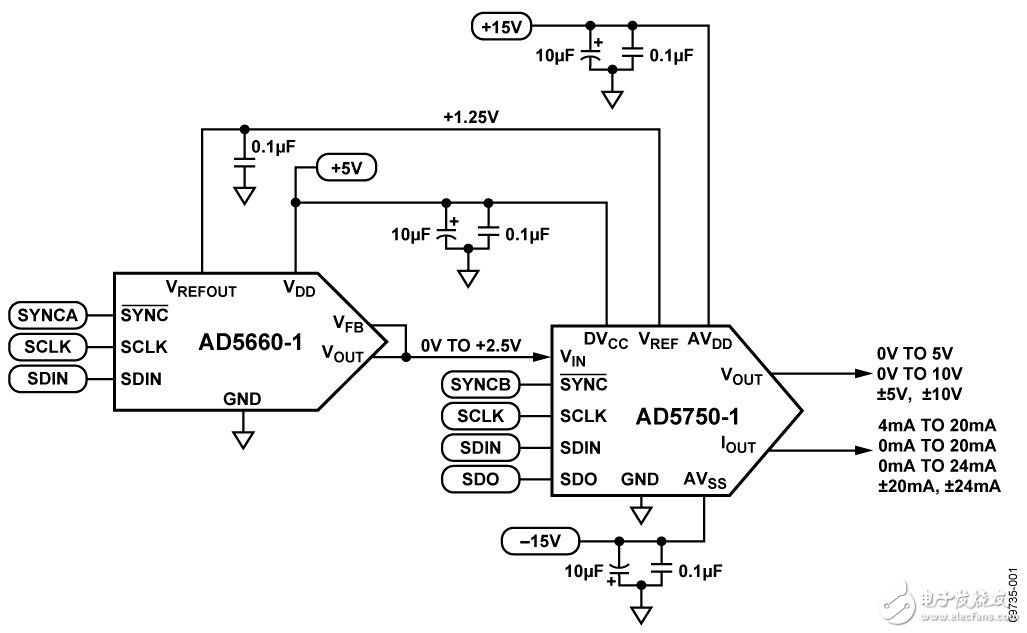

　　图1. 针对单通道的基本模拟输出电路（原理示意图，未显示所有连接和保护电路）

　　电路描述

　　AD5750/AD5750-1是单通道、低成本、精密电压/电流输出驱动器，设计用于满足工业过程控制应用的需要。电压输出范围可以针对PLC和DCS 应用的标准输出范围进行编程：0 V至5 V、0 V至10 V、?5 V至+5 V和?10 V至+10 V。针对标准范围，还提供了20%的超范围设置，由此便可得到下列选项：0 V至6 V、0 V至12 V、?6 V至+6 V和?12 V至+12 V。

　　电流输出通过单独的引脚提供，可以编程为以下范围：4 mA至20 mA、0 mA至20 mA、?20 mA至+20 mA、0 mA至24 mA和?24 mA至+24 mA。单极性范围具有2%的超范围设置。由于AD5750/AD5750-1的电流输出既可以是源电流，也可以是吸电流，因此它能与广泛的传感器或执行器接口。如果需要，可以将电压和电流输出引脚连在一起，以便将终端系统配置为单通道输出。

　　AD5660-1是一款单通道、低成本、低功耗、轨到轨电压缓冲输出nanoDAC，片内集成一个1.25V、5 ppm/°C基准电压源。AD5660-1内置一个上电复位电路，确保DAC输出上电至0 V并保持该电平，直到执行一次有效的写操作为止。

　　AD5660-1 DAC与AD5750-1驱动器之间的接口简单，无需外部器件。AD5660-1的输出电压范围是0 V到2.5 V，与AD5750-1的输入范围匹配。此外，AD5660-1的基准输出电压为1.25 V，与AD5750-1的基准输入要求完全匹配。

　　用于PLC和DCS应用的器件所需的ESD保护和过压保护一般远高于形式上的推荐要求。AD5750-1的各引脚内置ESD保护二极管，可以防止3 kV瞬变损害器件（人体模型）。但是，工业控制环境可能会使I/O电路遭受高得多的瞬变。EVAL-CN0203-SDPZ电路板内置外部30 V/600 W瞬变电压抑制器（TVS）、50 mA/30 V自恢复保险丝（PolySwitch）和肖特基功率二极管，以提供更高电压的ESD保护、50 mA过流保护和30 V过压保护。图1的原理示意图未显示可选的外部保护电路，但可以在CN0203设计支持包的详细原理图（EVAL-CN0203-SDPZ-SCH pdf文件）中找到： www。analog。com/CN0203-DesignSupport

　　本电路必须构建在具有较大面积接地层的多层电路板上。为实现最佳性能，必须采用适当的布局、接地和去耦技术（请参考 教程MT-031——“实现数据转换器的接地并解开AGND和DGND的谜团”“ 以及 教程MT-101——“去耦技术”）。
