单片机数字电容表电路图

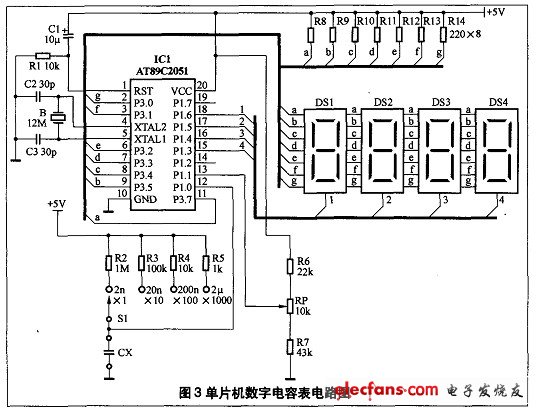

单片机数字电容表电路如下图所示：电路由单片机电路、电容充电测量电路和数码显示电路等部分组成。P1.0除了做比较器同相输入端外还作测试电容CX的放电回路。数码管采用的是共阴极数码管。
