锻压设备红外安全保护电路的设计与制作
本制作利用红外对射检测模块、语音录放模块及双稳态触发器，设计制作了红外安全保护装置。它是利用人眼观察不到的红外线光束，组成无线区域检测系统。当操作者的身体或身体的某一部位误入正在工作的危险区域，遮住红外光束时，红外安全保护装置立即动作，发出报警信号，同时使锻压设备立即制动停车，从而达到了对机械操作人员的保护作用。整个系统采用模块化结构，具有安装容易，性能稳定，结构紧凑。对光容易等特点。适合在冲压机械，注塑机、剪板机等机床设备上安装使用。
随着工业技术的迅速发展，锻压设备由于具有通用性强、工作效率高、操作简单等优点，被广泛应用于机械、电器、车辆、家电、造纸等加工行业中。由于锻压生产的快节拍和上下料频繁，容易使操作者在精神和体力上的疲劳。在我国，每年由于锻压机械作业造成的人身伤亡事故多达数十万起，直接经济损失上亿元，给国家、社会、企业、受伤者个人及家庭带来沉重的负担和灾难。因此，在锻压机床上设计安装红外安全保护装置，是一项十分迫切而重要的事情。为了确保机械操作人员的人身安全，防止工伤事故的发生，本文利用红外线对射检测模块、语音录放模块及双稳态触发器，设计了红外安全保护装置，一旦操作者的手或身体的其它部位进入危险区域，遮断了不可见红外线光束，红外保护系统立即动作，发出报警信号，同时使机床立即制动停车。
1电路工作原理

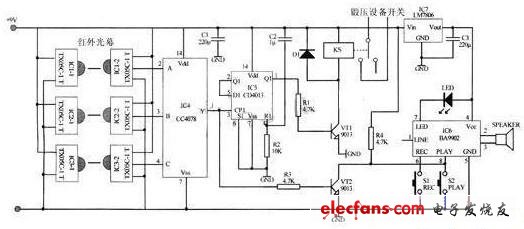

红外安全保护装置电路图如下图所示，电路主要由红外发射模块和接收模块、双稳态触发器及语音录放模块几部分组成。IC1-1～IC3-1(TX05C-1T)为红外线发射模块，IC1-2～IC3-2(TX05C-1R)为配套的红外线接收模块。当操作者未进入危险区域时，接收模块接收到红外发射模块发射的红外线信号并正确译码后。其0UT输出端输出低电平信号(小于0.1V)，8输入端或非门/或门IC4(CC4078)的A、B、C输入端为低电平，IC4的输出端为低电平，双稳态电路IC5(CD4013)无输出，晶体管VTl(9013)截止，继电器KS(JZC-23F)处于释放状态，其常闭触点闭合，锻压设备正常工作。如果有人的身体误入危险区域，势必会遮断红外线光束，只要IC1-2～IC3-2(TX05C-1R)中有一只没有收到红外指令，相应的红外线接收模块OUT输出端输出高电平信号(大于3.5V)，经过IC4电路后，IC4(CC4078)的端输出为高电平，由IC5(CD4013)组成的双稳态电路被触发翻转，其Q1端输出高电平，晶体管VT1导通，继电器KS(JZC-23F)吸合。常闭触点断开，使机床设备立即制动停车，从而起到安全保护作用。同时晶体管VT2(9013)也导通。其集电极由高电平翻转为低电平。触发语音录放模块IC6(BA9902)工作，播放事先录制好的警示语句提醒机械操作人员注意。BA9902是一只最新语音录放模块，它配上两只按键和一只扬声器就可构成一台高音质的语音录放系统。录音时，用扬声器作话筒，按下S1(REC)录音键，电路进入录音状态，录音指示灯(LED)亮，直至存储器录满或松开REC键。放音方法有两种：一种是轻触S2(PLAY)键语音录放模块进入放音状态，直至放音结束。另一种放音方法是用脉冲触发，低电平有效。在自动控制系统中，用脉冲触发放音，可省去放音按键S2。
2红外线发射、接收模块结构

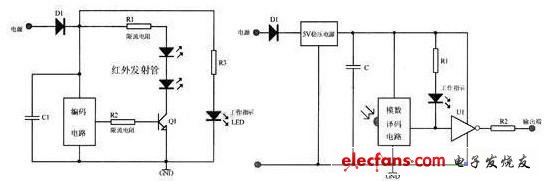

本制作关键器件是红外发射、接收模块TX05C-1，它是天津特新电子厂最新开发生产的一种红外发射与接收模块，用该模块可组成对射式电子开关。基本原理是利用人眼观察不到的红外线光束，组成无线区域检测系统，当人或物体遮住红外光束时，接收模块会自动输出高电平信号，进而带动继电器或其它机构动作。达到预期效果。由于TX05C-1模块内部含有专用密码调制电路，故其不受外界光线或其它电路的干扰，具有很高的可靠性和抗干扰能力，可广泛用于电子计数、自动控制、安全防范等产品中。TX05C-1分发射(TX05C-1T)、接收(TX05C-1R)两个模块，采用数字编码技术，当遇到强光干扰或用光源进行解密时，接收模块的检测电路将发出报警，而电路不会动作，这一设计使得电路具有较强的抗干扰能力。发射模块TX05C-1T的工作电压为5～12V，工作电流为16～70mA，有效作用距离为3～7m。接收模块的内部电路设有微功耗稳压电路，其功耗极小，工作电压为7-12V，在接收到发射模块发出的信号并正确译码时，其工作电流为1mA，在译码错误时，工作指示灯闪烁发光。接收电路引出一条线缆，以便引入电源和输出信号，其中红色芯线接电源正极，白色芯线为信号输出0UT端，屏蔽层(铜网)接电源负极。发射和接收模块的外形尺寸为32mm&TImes;46mm&TImes;17mm，外部装有工作指示灯，内部原理图如下图所示。
红外安全保护装置是利用红外对射检测模块、语音录放模块及双稳态触发器，制作的红外安全保护装置。它利用人眼观察不到的红外线光束，组成无线区域检测系统，当操作者的身体或身体的某一部位误入正在工作的危险区域、遮住红外光束时，红外安全保护装置会立即动作，发出报警信号，同时使锻压设备立即制动停车，从而达到了对工作人员的保护作用。整个系统采用模块化结构，具有安装容易，性能稳定。结构紧凑，等特点。适合在冲压机械，注塑机、剪板机等机床设备上安装使用。装置由于采用了数字编码技术及红外调制技术，它不仅能抗可见光干扰，而且不影响人的视线，利于操作，因此，具有良好的应用前景。
