电信基带单元的系统方框图 (SBD)

　　具有 TI 无线 SoC 处理器以及时钟和接口解决方案的电信基带单元的系统方框图 (SBD)。

　　当今用于蜂窝式电信网络的无线基站必须具备强大的信号处理功能，以便能够处理网络中不断增加的大量语音和数据流量，并支持正广泛流行的多种蜂窝技术。

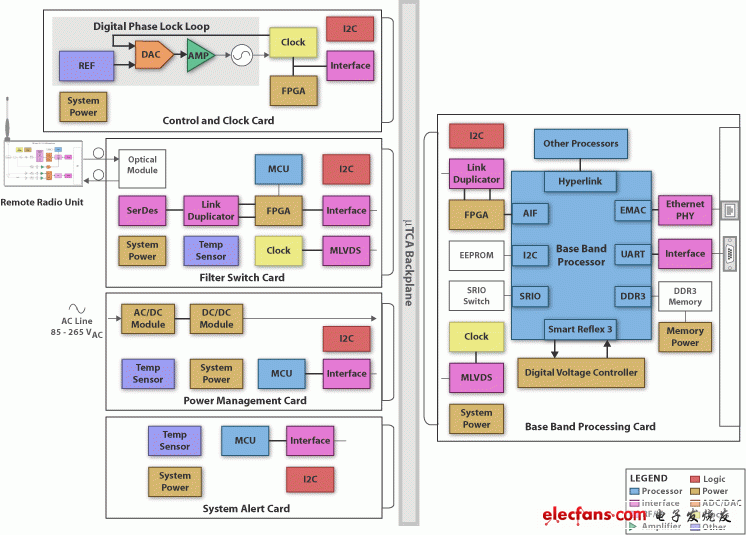

　　所示方框图显示了当代通用的多模式基站，它可支持当今所有蜂窝技术，包括 WCDMA、LTE、WiMAX、CDMA2K、GSM/EDGE、UMTS 和 TD-SCDMA 等。此架构基于用于基带处理器的高级多核片上系统 (SoC) DSP，支持当今最高级功能，例如多输入/多输出 (MIMO) 天线阵列、软件定义的无线电 (SDR)、高级接收器以及与信号滤波、电源管理和监控相关的尖端模拟功能及其它功能。

　　TI 的多核 SoC DSP 可提供一流的定点/浮点性能。它可以执行物理层 1 (PHY)、层 2 MAC 和传输层处理，无需独立的网络处理器。该器件可以高速集成多线路的 OBSAI/CPRI 天线接口(全双工)。芯片上的多个高性能嵌入式协处理器可以轻松执行无线基站上常见的密集信号处理功能，此外还可以显著加快通道编码/解码操作。扩展的片上内存最大限度地减少了延迟并提高了系统性能。具有 SmartReflex? 3 类功能的基带处理器可与数字电压控制器配合使用，可确保业内最低功耗/性能比。

　　TI 时钟解决方案提供了具有来自低成本晶振/振荡器少于 1 ps rms 抖动的高性能差动或单端时钟。高度可配置性能(通过 SPI 接口进行配置)、可编程输出和环路滤波器等其它功能旨在实现高速数据信号操作。

　　TI 可满足全面的连接需求(包括 LVDS、M-LVDS、RS232、RS485、SerDes 和 I2C)。LVDS 和 M-LVDS 收发器具有高信令速率(高达 4.0Gbps)和低偏移，这使它们成为信号分配和数据缓冲的最佳选择。RS-232 和 RS-485 收发器可以低功耗在几公里范围内提供高速连接，并可提供高达 30kV 的 ESD 保护。

　　TI 电源管理 IC 解决方案可以为基带单元提供优化电源。AC/DC 和 DC/DC 电源模块具有高度集成的多路输出、各种级别的故障保护、遥感功能和小型封装。集成热插拔电源控制器适用于额定 12V 系统。这些器件提供负载电流转换率控制和峰值幅度限制。大多数热插拔控制器均具有数字接口以实现精确的编程和监控，同时具有电源状态良好/故障输出。高效 LDO 和开关稳压器可在 12V 和 3.3V 电压条件下提供高输出电流。它们的各种功能(例如反向电压保护、高准确度和低功耗)让设计变得简单、小巧和强大。
