自制COMS定时提醒电路

　　CMOS集成电路具有功耗低，电源电压适应性大(3～18V)以及输入阻抗高(10的9次方Ω以上)，输入电流极小等一系列优点，使它的应用极为广泛。现以CMOS六反相器CD4069为例，介绍其应用电路。

　　I。CD4069的引脚排列和内部功能

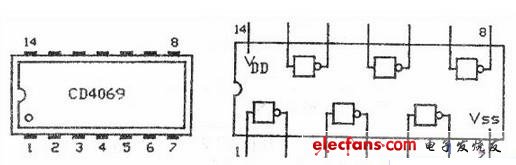

　　下图(a)为CD4069的外形图。它采用双列直插塑料封装;图1(b)为各引脚所对应的内部六个反相器(非门)的逻辑功能符号。

　　2.电路工作原理

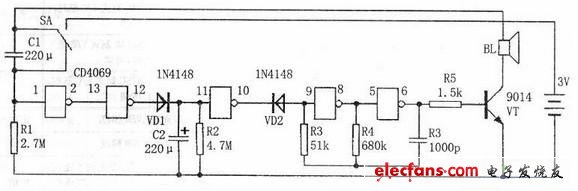

　　下图为CMOS定时提醒器的原理电路。它由三个部分组成;

　　(1)开机充电电路

　　开关SA打向上方，在Cl充电期间CD4069的①脚维持高电平，经两级反相后⑩脚输出高电平，于是二极管VD1导通，延时电容C2充电，充电时间较短，(11)脚很快变为高电平。此高电平反相后，由⑩脚输出低电平，使VD2导通，⑨脚为低电平，迫使音频振荡器停振。

　　(2)放电定时电路

　　当Cl充满电，①脚变为低电平时，经两级反相后⑩脚输出低电平，于是二极管VD1截止。此后，充满电的C2开始放电，由于CMOS门电路的输入电阻极高，所以C2只能向R2(4.7MΩ)放电，经过约20min(由C2与R2乘积决定)时间，C2放完电，使⑩脚变为低电平，反相后⑩脚为高电平，于是VD2截止，定时时间结束。

　　(3)音响提醒电路

　　VD2截止后，由R3、R4、C3与两级非门构成的正反馈多谐振荡器起振，经驱动管VT(9014)放大后带动扬声器BL发出长鸣提醒声，直到人们按动开关SA切断电源，Cl放电为止。

　　3.元件选择与调试

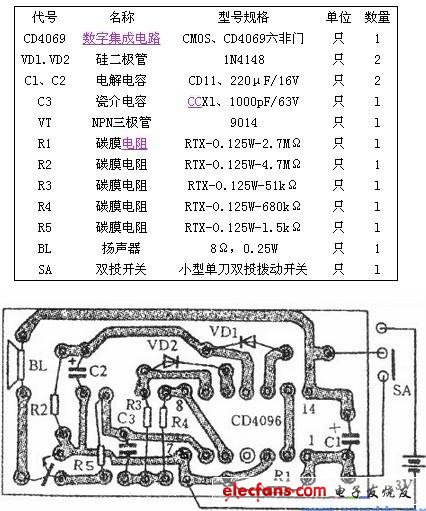

　　按下表选择元器件。印刷电路板如下图所示。只要连接无误，接通电源(两节干电池共3V)即可正常工作。如果要改变定时时间，可以调整电容C2和电阻R2的数值。

　　代号名称型号规格单位数量

　　CD4069数字集成电路CM0S、CD4069六非门只1

　　VDl.VD2硅二极管1N4148只2

　　Cl、C2电解电容CD11、220μF/16V只2

　　C3瓷介电容CCXl、1000pF/63V只l

　　VTNPN三极管9014只l

　　R1碳膜电阻RTX-O.125W-2.7MΩ只l

　　R2碳膜电阻RTX-O.125W-4.7MΩ只1

　　R3碳膜电阻RTX-O.125W-51kΩ只l

　　R4碳膜电阻RTX-O.125W-680kΩ只l

　　R5碳膜电阻RTX-O.125W-l.5kΩ只l

　　BL扬声器8Ω，0.25W只1

　　SA双投开关小型单刀双投拨动开关只l
