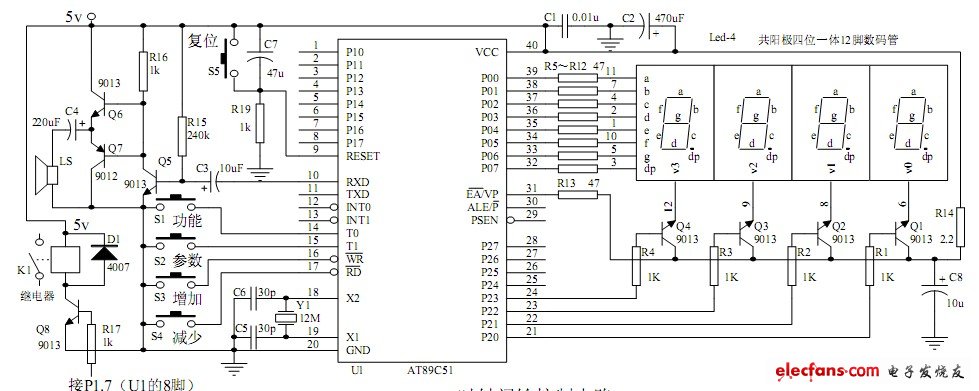

时钟闹铃控制电路原理图

时钟闹铃控制电路原理图

　　原理图说明：
        1、共阳极四位一体12引脚数码管引脚号是：将数码管的数字面朝向观察者，左下角是第1脚，逆时针方向依次是2、3、4、5、6、7、8、9、10、11、12脚。

　　2、如果是单个的数码管或两位一体的数码管，先测出数字显示段控制引脚和公共控制引脚，再将四个数码管的相同的段控制引脚用导线并联连接在一起后(每位数码管共八段即八根连接导线)，连接在电阻R5～R13上，公共控制引脚分别连接到三极管 Q1 到 Q4 的发射极上。

　　3、用 40 脚的集成块插座焊接在电路板上，集成块 AT89C51 写入程序后插入到集成块插座上。

　　4、自己设计控制程序或用黄有全老师的程序;

　　5、时钟控制输出由继电器执行，控制启动时间到时，继电器得电，开关 k1 闭合去控制相应设备启动;控制停止时间到时，继电器断电，开关k1断开去控制相应设备停止。具体控制对象由制作者确定，如电灯、电饭煲等等。
