密码锁硬件电路原理图

密码锁硬件电路原理图

　　采用MCS51 系列单片机At89S51 作为主控制器，外围电路器件包括数码管驱动、蜂鸣器的输出驱动、独立式键盘以及发光二极管的输出等。数码管驱动采用2 个四联共阴极数码管显示，由于单片机驱动能力有限，采用74HC244 作为数码管的驱动。在74HC244 的7 段码输出线上串联100 欧姆电阻起限流作用。蜂鸣器的驱动采用PNP 三极管8550 来驱动，低电平有效。

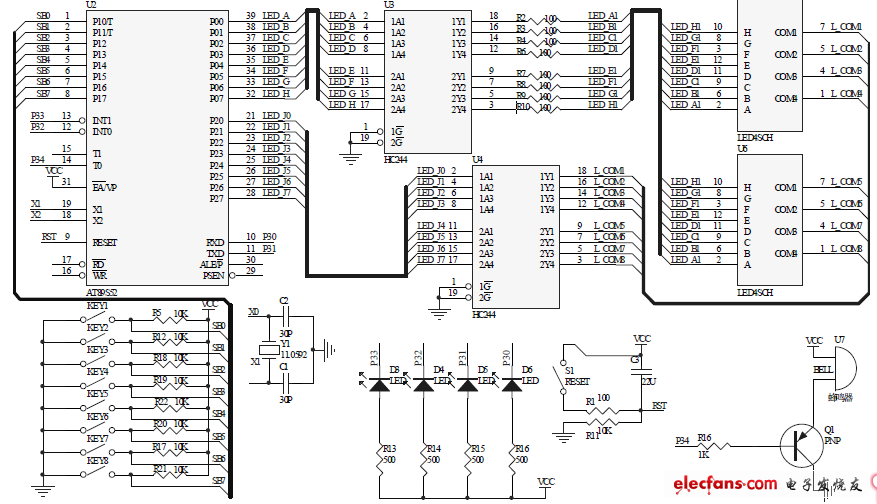

　　独立式按键使用上提拉电路连接，在没有键按下时，输出高电平。发光二极管串联500 欧姆电阻再接到电源上，当输入为低电平时，发光二极管导通发光。硬件电路原理图如图1所示。
