出租车计价器硬件原理图

电子发烧友 2019-01-18 出租车计价器,MCS51单片机,原理图

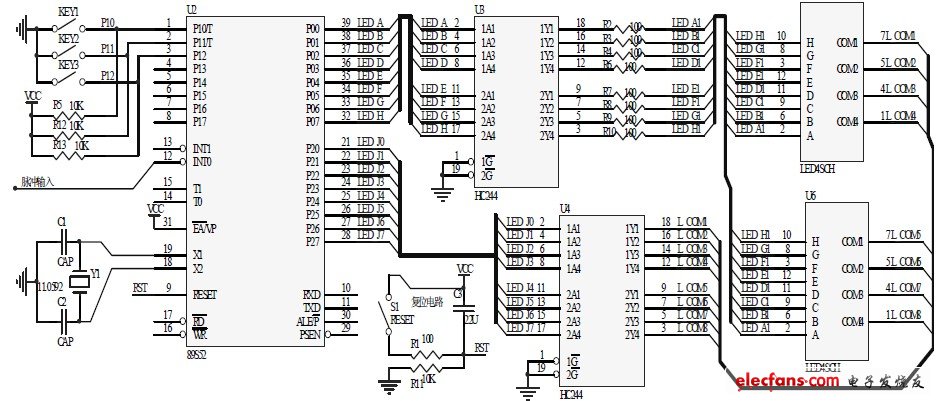

采用MCS51 系列单片机At89S51 作为主控制器，外围电路器件包括数码管驱动、独立式键盘、复位电路等。硬件电路原理图如图1所示。本电路可实现四个主要的功能模块，分别为脉冲计数模块、定时器计时模块、按键的处理以及数码管动态扫描等功能。
