智能小车驱动电路

来源:电子发烧友 作者:华强电子网 时间:2019-01-18 19:07

智能小车 驱动电路

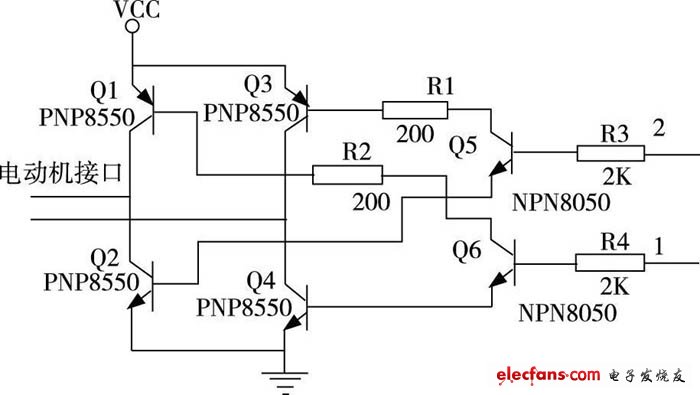

智能小车驱动电路是一个全桥驱动电路, Q1,Q2, Q3, Q4四个三极管组成4个桥臂, Q5 控制Q2和Q3的导通和关断, Q6控制Q1 和Q4 的导通和关断, 驱动电路分别用于后轮动力驱动电路和前轮方向驱动电路。当1管脚为高电平, 2管脚为低电平时时Q1 和Q4 导通, Q2和Q3截止, 电动机带动车轮运转; 当1管脚为低电平, 2管脚为高电平时时Q1和Q4截止, Q2和Q3导通, 电动机带动车轮反向运转。
