MC33060内部结构电路图

电子发烧友 2019-01-18 MC33060,电路图

MC33060 是由安森美（ON Semi）半导体公司生产的一种性能优良的电压驱动型脉宽调制器件，采用固定频率的单端输出，能工作在-40℃至85℃。其内部结构如图1 所示［1］，主要特征如下：

　　1）集成了全部的脉宽调制电路；

　　2）内置线性锯齿波振荡器，外置元件仅一个电阻一个电容；

　　3）内置误差放大器；

　　4）内置 5V 参考电压，1.5%的精度；

　　5）可调整死区控制；

　　6）内置晶体管提供200mA 的驱动能力；

　　7）欠压锁定保护；

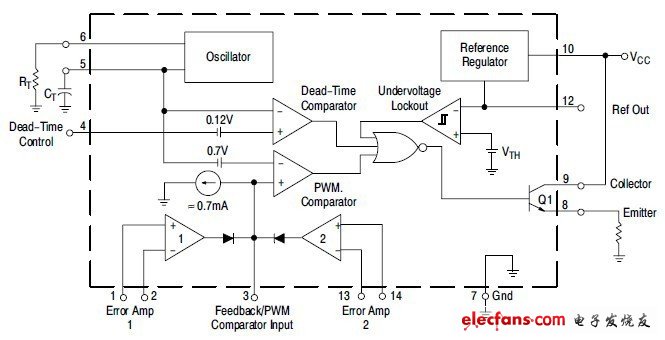

　　图1 MC33060 内部结构图
