铂电阻测温调理电路原理图

来源:电子发烧友 作者:华强电子网 时间:2019-01-18 19:12

调理电路 铂电阻

铂电阻选用标称值为100Ω的RT100作为温度传感器。A1,A2和A3采用低温漂运放OP07,由于有电流流经铂电阻传感器,所以当温度为0℃时,在铂电阻传感器上有压降,这个电压为铂电阻传感器的偏置电压,是运放A1输出电压的一部分,使恒流工作调理电路的输出实际不为0,所以需要对这个偏置电压调零,图中R3为调零电阻。图中运放A3及电阻R1,R4和R6构成负反馈非线性校正网络。R5用于调整运放A2的增益。铂电阻测温调理电路原理图:

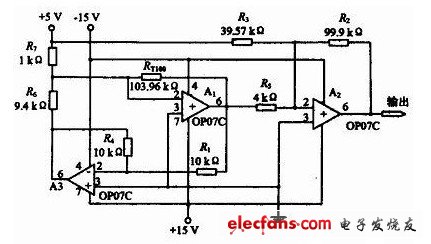

铂电阻测温调理电路原理图
