浅析录像机射频功率放大器工作原理
本RF功率放大器能输出2—3频道信号，覆盖面积约为一平方公里，是开办小型电视发射台的理想装置，适于电化教育。但使用时应上报当地无线电管理委员会，只有经批准后才能实施。
电路工作原理

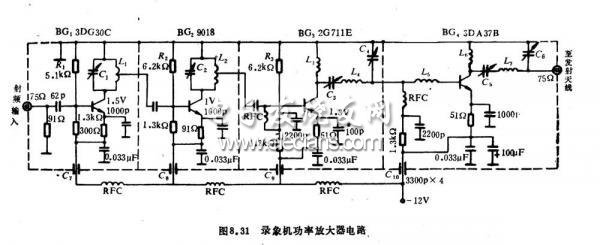

该装置电路工作原理见图8.31所示。由三极管BG1，BG2，BG3组成参差调谐放大器。BG3的集电极负载是下级的输入匹配网络，可避免自激且信号传输增益最大。BGl、BG2、BG3工作在甲类状态。BG4重点改善高频动态特性，工作在丙类状态，效率高，其基极采用自给负偏压电路，有利于提高三极管温度稳定性。BG4的输出是一个匹配网络，使信号有效地传输到发射天线上。整机采用负电源供电。C7-C10为穿心电容器，作电源进线抗干扰之用。
元件选用与制作
BGl、BG2选用fT高，噪声小的超高频小功率三极管，如3DG30C或9018等。BG3选用2G711等中功率三极管，fT>= 500MH。，IC=50mA，PCM=500mW。BG4选用3DA37或MRF517等三极管，要求fT>=500MHz，PCM>=1w。电路所用线圈全部为空芯线圈。 Ll，L2用直径0.97mm的漆包线在圆铅笔杆上密绕7圈，在对地3圈的地方抽头。L3、L4用直径1.3mm漆包线去漆镀锡后，在彩色笔杆上密绕6圈再拉至150mm。L6，L7用直径1.3mm漆包线去漆镀锡后在彩色笔杆上密绕3圈再拉到7mm，L5用直径0.77mm漆包线在铅笔杆上密绕8圈。所用RFC线圈均用直径0.41mm漆包线在1/2w，1.5k的电阻上密绕16圈。
本机的印制板采用双面环氧树脂敷铜板，一面焊接元件;另一面和地联接作屏蔽用。焊接时，元件引脚要短，充分利用可变电容器两端焊片的强度和电阻。电容器非接地端作支撑点将元件悬空连接，可变电容器动片接地。所有三极管采用花篮式接法，可防止高频自激。所有元件焊好后，装上隔离板和屏蔽盒，再在屏蔽盒的侧面装上穿芯电容器，焊上高频阻流圈。
调试时，首先调整三极管的直流工作点。将各级间耦合电容器断开，将电压表分别并在DG1～BG3的发射极电阻上，分别调整R1， R2，R3的阻值，使电压表指示出： BG1： e极为15V，BG2：e极为1.0V，BG3：e极为1.3V即可。再接上耦合电容器和负载，开启电源，如出现自激，微调一下微调电容器即可消除。然后将录像机输出的2或3频道射频信号接至本放大器的输人端，一边微调电容器，一边观察电视机屏幕上的图像。首先断开第三级。将75欧姆天线接在第二级输出端，调整C1，C2使电视机的图像和伴音都好，再接上第三级和第四级，将天线接在输出端。降低电源电压，调C3、C4，使BG4集电极电流最大，调整C5、C6，使BG4集电极电流最小。最后将电视机放至远处，微调一下C1～C6，使图像清晰，伴音宏亮悦耳，彩色最艳。本放大器仅适用于射频输出为2～3频道的录像机，对于射频为其它频道的录、放像机则需首先将视频和音频信号调制在3频道上再送至本放大器中。
