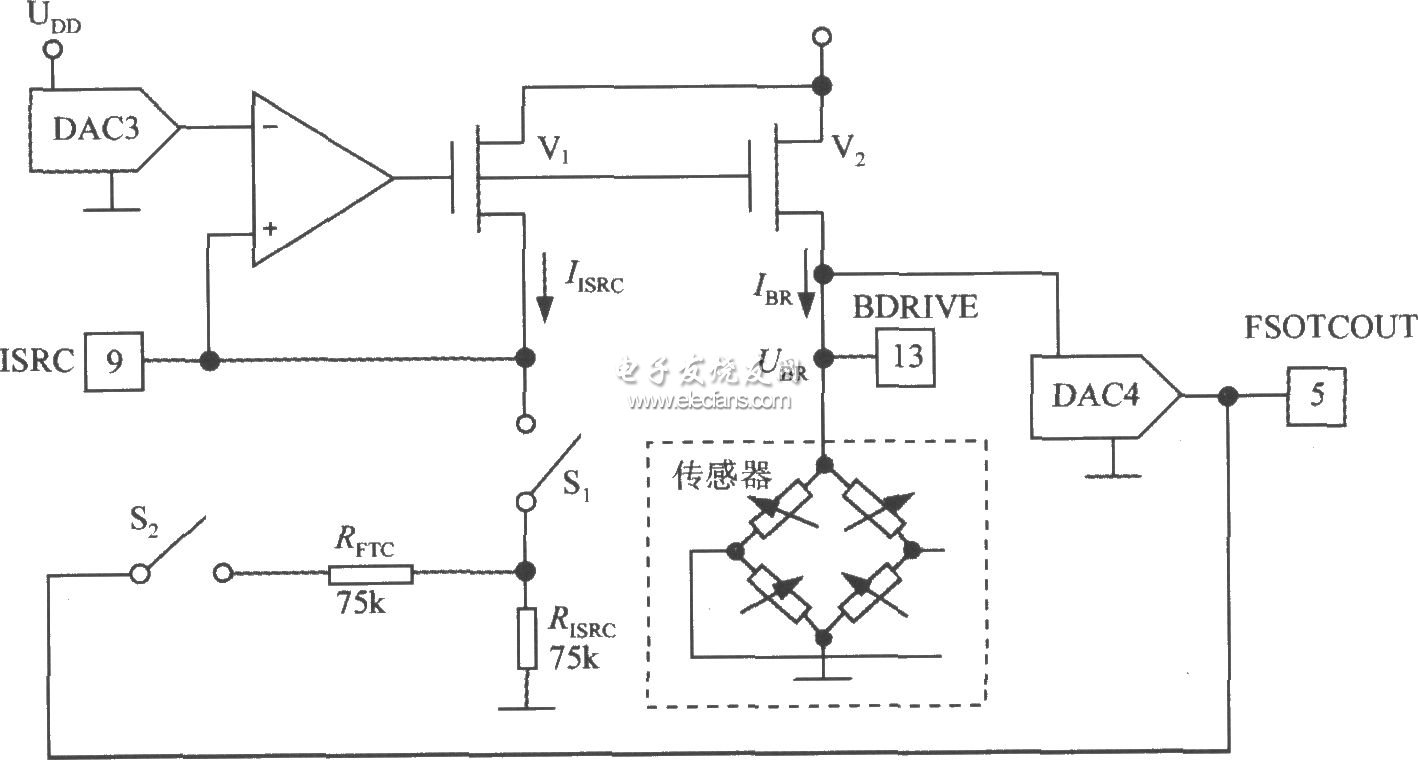

MAX1458构成的电桥激励电路
利用DAC3的输出来改变传感器激励电流IBR的大小，即可实现满量程精细校准。IISRC为基准电流，由RISRC和第9脚电压来设定。V1和V2组成镜像电流源，电流增益为14倍，可使激励电流IBR=14IISRC。IBR的编程范围是0．1～2mA。模拟开关S1、S2的通断状态均受配置寄存器控制。显然，当满量程输出电压发生变化时，DAC3就通过改变，BR来补偿桥路输出电压，从而校正了满量程误差。MAX1458构成的电桥激励电路:
利用DAC3的输出来改变传感器激励电流IBR的大小，即可实现满量程精细校准。IISRC为基准电流，由RISRC和第9脚电压来设定。V1和V2组成镜像电流源，电流增益为14倍，可使激励电流IBR=14IISRC。IBR的编程范围是0．1～2mA。模拟开关S1、S2的通断状态均受配置寄存器控制。显然，当满量程输出电压发生变化时，DAC3就通过改变，BR来补偿桥路输出电压，从而校正了满量程误差。MAX1458构成的电桥激励电路:
