带自锁功能的开关电路
来源：电子发烧友 作者：华强电子网 时间：2019-01-21 14:45

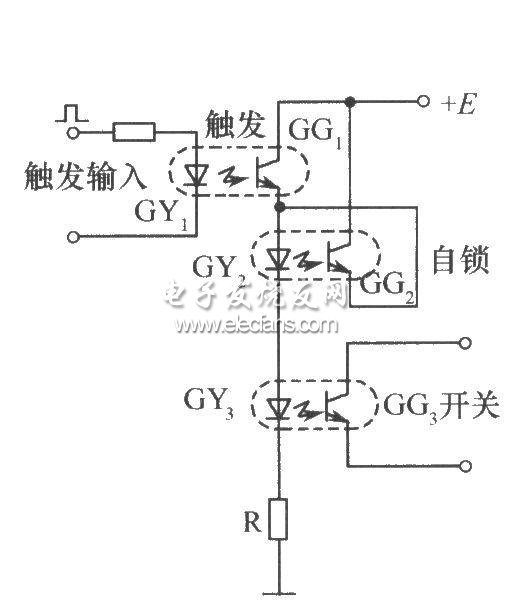

图中的3个光电耦合器，分别起到触发、自锁和开关的作用。当有启动触发信号加于GYl时，GG1导通，GY2和GY3有电流流过而发光使GG2和OG3导通。当触发信号消失后，GY1不发光而使GG1截止，但此时GG2已导通，GY2和GY3的电流由GG2通路提供，GG3继续维持导通状态，相当于开关继续接通，直到电源电压E消失才能使电路恢复原状。如图所示为具有自锁(自保持)功能的开关电路:
