基于双向可控硅的延时可控关断电路

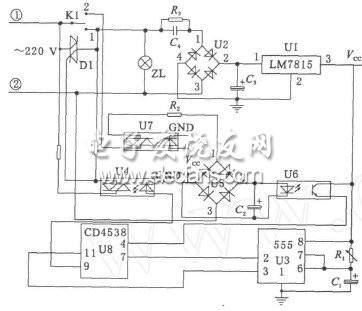

K1 为单刀双掷开关,1 和2 分别是2 个触点;U1 是三端稳压器LM7815 ;U2 和U5 是整流桥;U3 和U8 分别是555定时器和双精度单稳态触发器CD4538 ;D1 为双向可控硅B T138 。U4 和U7 是光耦合双向可控硅驱动器MOC3041 。其中U4 用于驱动B T138 ;U6 为光电耦合器P521 。基于双向可控硅的延时可控关断电路:
