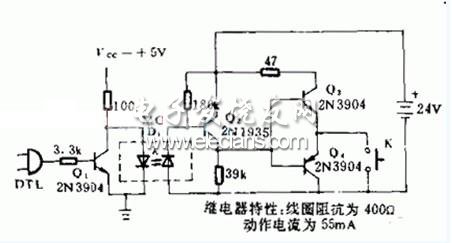

基于DTL的继电器隔离电路原理图
当DTL逻辑电路输出“1”时，Q1导通，发光二极管中无电流流过，Q2截止，继电器K1不动作。当DTL输出“0”时，Q1截止，发光二极管中有电流流过，Q2导通，K1动作，动作时间与继电器的机械响应特性有关。基于DTL的继电器隔离电路原理图:
