微功率发射机用场强仪电路

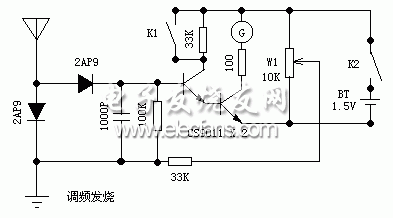

本电路是一个简易CCS9011场强仪，对于微功率的信号非常灵敏，你可以直接将探头点测调制器的输出端，更可以将探头点测激励级的输出。其中K1为增益选择，K2为电源开关，W1灵敏度调节，本电路做好后放于铁盒内，图示的接地端接铁盒。
本电路是一个简易CCS9011场强仪，对于微功率的信号非常灵敏，你可以直接将探头点测调制器的输出端，更可以将探头点测激励级的输出。其中K1为增益选择，K2为电源开关，W1灵敏度调节，本电路做好后放于铁盒内，图示的接地端接铁盒。
