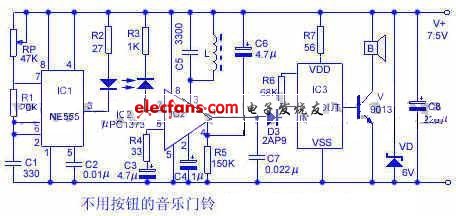

本文介绍一种不用按钮的音乐门铃，来人只要站在门铃前，便可自动发出门铃声。 该音乐门铃电路原理如附图所示:

IC1等元件组成红外发射电路，由IC1、RP、R1、C1构成多谐振荡频率，按图示元件数据，振荡频率约40kHz，输出电流为100--200mA，可驱动红外发光二极管D1发射出40kHz调制红外脉冲。IC2是红外接收芯片，灵敏度高、增益高、输出波形好，并具有鉴频功能。红外接收管D2接收到40kHz频率的红外脉冲后，转换为电信号，送入IC2第⑦脚，经放大和C5、L调谐以及IC2内部电路检波、整形后，由第①脚输出脉冲信号。
