8档输出的数控可调稳压电源电路
本例介绍的数控直流稳压电源电路，其输出电压分为3V、4.5V、5V、6V、7·5V、gV、l2V和l5V共8档，最大输出电流为2A。
元器件选择：RO选用2W、O.22-ln的线绕电阻器;Rl、RlO-Rl8均选用1/2W的金属膜电阻器；肛-Rg和Rl9-R26选用1/4W金属膜电阻器或碳膜电阻器；Cl选用耐压值为25V的铝电解电容器;C2和C4均选用独石电容器;C3选用耐压值为16V的铝电解电容器；UR选用2A、5OV的整流桥堆；Vl-V8选用S9014或S8050、2SDlO20、3DK4、BC338型硅NPN晶体管；ICl选用L2O0型稳压集成电路，使用时应加装散热器;IC2选用5G673型触摸式电子开关集成电路；T选用10-15W、二次电压为17-18V的电源变压。
直流稳压电源是常用的电子设备，它能保证在电网电压波动或负载发生变化时，输出稳定的电压。一个低纹波、高精度的稳压源在仪器仪表、工业控制及测量领域中有着重要的实际应用价值。
直流稳压电源是常用的电子设备，它能保证在电网电压波动或负载发生变化时，输出稳定的电压。一个低纹波、高精度的稳压源在仪器仪表、工业控制及测量领域中有着重要的实际应用价值。

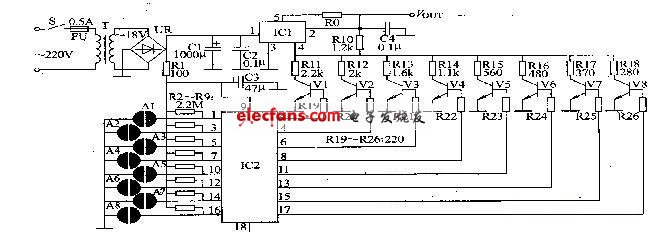

电路工作原理：该数控直流稳压电源电路由稳压电路和触摸控制电路组成，如图所示。
稳压电路由电源开关S、熔断器FU、电源变压器T、整流桥堆UR、滤波电容器Cl、C2和五端可调稳压集成电路ICl组成。触摸控制电路由触摸电极片Al-A8、电阻器Rl-R26、晶体管Vl-V8和电子开关集成电路IC2组成。接通S，交流220V电压经T降压、UR整流及Cl、C2滤波后，一路作为输人电压加至ICl的1脚;另一路经Rl限流降压及C3滤波后作为IC2的工作电源。IC1的2脚、4脚间电阻值及4脚与地之司的电阻值决定输出电压的高低，在刚接通电源时，IC2的各输出端均为低电平，Vl-V8均截止。当触摸Al时，IC2的1脚输入低电平指令，2脚输出高电平 (锁定为该状态)，使Vl饱和导通，Rll通过VI的导通内阻接地，ICl的2脚输出+3V电压;当触摸A2时，lC2的3脚输入低电平指令，4脚输出高电平，使V2导通，Rl2通过V2的导通内阻接地 (同时IC2的2脚变为低电平，Vl截止)，ICI输出+4.5V电压;....;当触摸A8时，IC2的16脚输入低电平，17脚输出高电平，使V8导通，R18通过V8的导通内阻接地，ICl的输出+l5V电压。调整RO的阻值，可以改变输出电流的大小。分别调整Rll-R18的阻值，使输出电压达到标称值。
稳压电路由电源开关S、熔断器FU、电源变压器T、整流桥堆UR、滤波电容器Cl、C2和五端可调稳压集成电路ICl组成。触摸控制电路由触摸电极片Al-A8、电阻器Rl-R26、晶体管Vl-V8和电子开关集成电路IC2组成。接通S，交流220V电压经T降压、UR整流及Cl、C2滤波后，一路作为输人电压加至ICl的1脚;另一路经Rl限流降压及C3滤波后作为IC2的工作电源。IC1的2脚、4脚间电阻值及4脚与地之司的电阻值决定输出电压的高低，在刚接通电源时，IC2的各输出端均为低电平，Vl-V8均截止。当触摸Al时，IC2的1脚输入低电平指令，2脚输出高电平 (锁定为该状态)，使Vl饱和导通，Rll通过VI的导通内阻接地，ICl的2脚输出+3V电压;当触摸A2时，lC2的3脚输入低电平指令，4脚输出高电平，使V2导通，Rl2通过V2的导通内阻接地 (同时IC2的2脚变为低电平，Vl截止)，ICI输出+4.5V电压;....;当触摸A8时，IC2的16脚输入低电平，17脚输出高电平，使V8导通，R18通过V8的导通内阻接地，ICl的输出+l5V电压。调整RO的阻值，可以改变输出电流的大小。分别调整Rll-R18的阻值，使输出电压达到标称值。
