能全波整流的线性稳压电源电路
来源：电子发烧友 作者：华强电子网 时间：2019-01-21 14:48

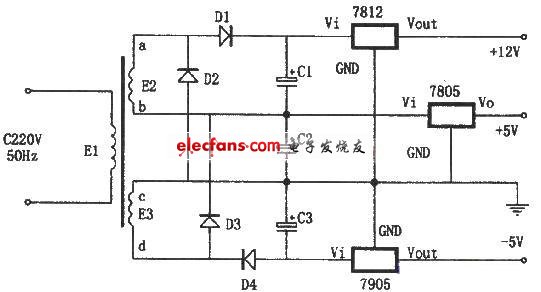

该电路虽然简单，但可以从两个相同的次级绕组中产生出三组直流电压：+5V、-5V和+12V。其特点是：D2、D3跨接在E2、E3这两组交流电源之间，起着全波整流的作用。如图所示为全波整流的线性稳压电源电路:
