真空管电压表稳压器电路

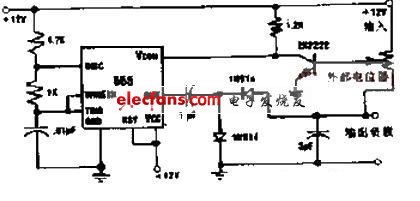

为了调节输出电压，2N2222改变555集成电路的控制电压，从而增加或减少脉冲重重复频率。用1．2 Ω电阻作为集电极负载。如果输出负压减少一些（指绝对值），所控制电压 向地电位偏移，引起５５５的重复频率增加进而使３ｕＦ电容器更频繁充电。该电路由555定时嚣与晶体管2N2222及外部电位器构成，如下所示：
