水稻育苗床高温报警器电路
来源：电子发烧友 作者：华强电子网 时间：2019-01-21 14:48
本例介绍的水稻育苗床高温报警器，能在育秧棚内温度超过27℃(或26℃)时，发出声音报警，提醒农户及时通风练苗。
元器件选择
R选用1／4W金属膜电阻器或碳膜电阻器。
C1或C2选用涤纶电容器或独石电容器。
V1选用3DG6或S9013型硅NPN晶体管；V2选用3AX81型锗PNP晶体管。
BL选用0.25W、812的电动式扬声器。
Q选用固定式电热点水银温度计。
S选用单极双位拨动开关。
GB使用两节5号干电池。

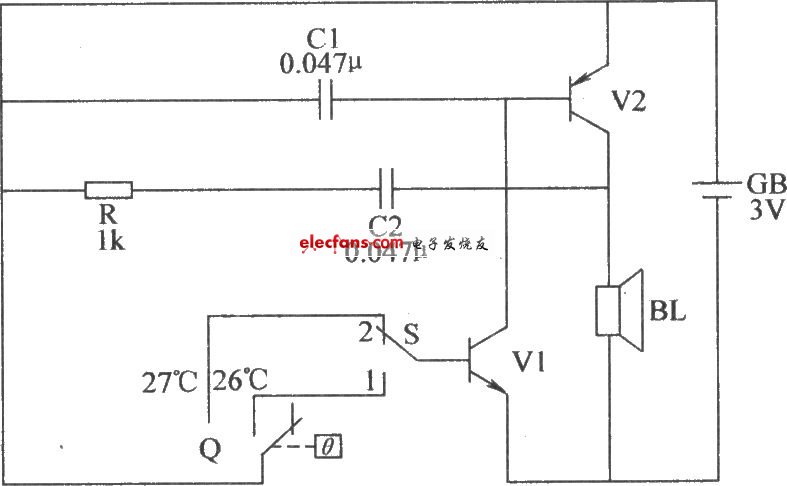

该水稻育苗床高温报警器电路由电热点温度计Q、转换开关S、晶体管V1、V2、电阻器R、电容器C1、C2、扬声器BL和电池GB组成(V1、V2和C1、C2、R、BL组成互补式振荡器电路)，如图所示。
