婴儿报警接收机原理图
来源：电子发烧友 作者：华强电子网 时间：2019-01-21 14:49

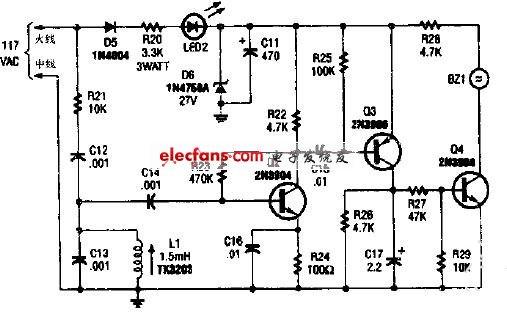

原理：该婴儿报警接收机由三只晶体管Q2.Q3.Q4及一些附件元件构成。Q2接成高增益线性放大器，Q3组成的电路既作为以个放大器。又作为检波器；Q4构成的电路实质上事宜个电子开关，当经由120V电源线接收到从报警发射机发来的125Hz信号时，报警蜂鸣器BZI就发出声响。婴儿报警接收机原理图具体电路图如下所示：
