双键触摸式照明灯电路

双键触摸式照明灯电路

一、电路工作原理

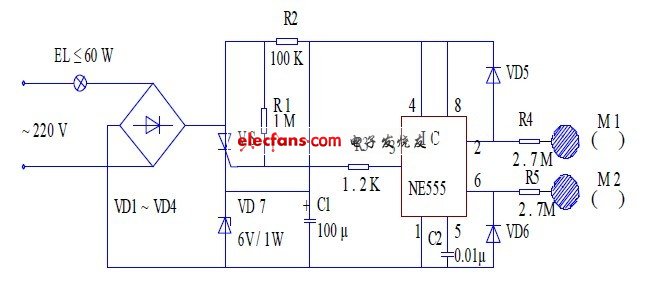

VS 与VD7 构成了开关回路。当人触摸到M1（开）电极片时，人体通过R4、VD5 整
流后给IC NE555 集成电路的2 脚一个低电平信号（此时IC NE555 集成电路接为RS 触发器），
输出脚3 输出高电平，通过R3 后触发VS 的门极，VS 导通，电灯点亮。

当人触摸到M2（关）电极片时，人体通过R5、VD6 整流后给IC NE555 集成电路的6
脚一个低电平信号，输出脚3 输出低电平，R1 提供的正向触发电压被R3 通过集成电路的3
脚对地短路，VS 失去触发电压，当交流过零时即关断，电灯熄灭。


二、元器件选择
IC 选用NE 555 型集成电路；VS 选用2N6565 型普通塑封小型单向晶闸管；VD1~VD4 选用IN4007 硅整流二极管；

VD7 选用6.2V、1W 的2CW105 硅稳压二极管；VD6、VD7 选用
IN4148 型硅开关二极管；R1~R5 均选用RTX—1/8W 型碳膜电阻器； C1 选用CD11—16V
型电解电容；C2 选用C＇I＇I 型瓷介电容器。

三、制作与调试方法
本电路结构简单、使用方便，只要焊接正确，选用元件正确都能正常工作。由于本电路
负载的能力受到稳压管VD7 的限制，所以负载的功率不宜大于60W。
