μA709单电源反相放大器电路图

μA709单电源反相放大器电路图

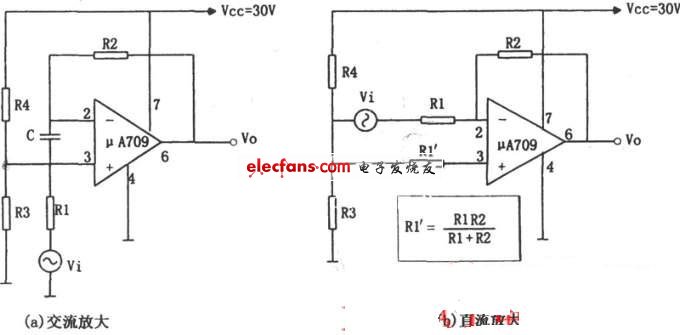

如图所示为单电源反相放大电路。图(a)为交流放大电路，图(b)为直流放大电路。外接电阻R3和R4是运放偏置电阻，电容C为耦合电容，其作用是“隔直流，通交流”。

显然，图(b)对于双电源放大电路，其失调电压很小，可以忽略。即当输入电压为零时，其输出电压也近似为零。但是，对于单电源直流放大电路，当输入电压为零时，其输出电压不为零。当输入电压Vi不为零时，其输出电压为：

   Vo=-(R2／R1)·Vi+V+

　　即Vo为Vi和V+二者输出的叠加。为了使失调电压尽量小，电路中仍应满足输入端平衡条件，即取R'1为：

    R'1=R1R2／(Rl+R2)

对于图(a)、(b)，同相输入端的直流电压取决于R3、R4组成的分压电路，其值为：
