快速晶闸管开关基本电路形式

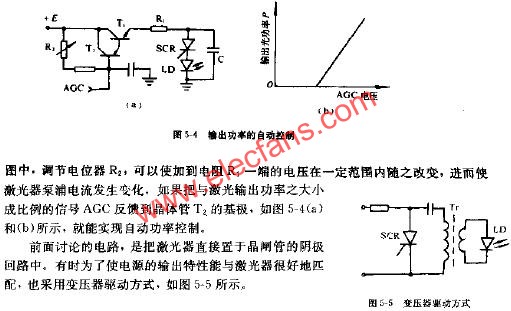

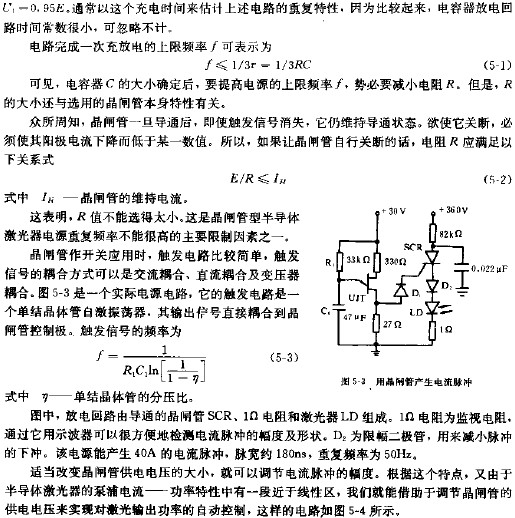

晶闸管型半导体激光器的原理电路,如图所示.
电路的工作过程很简单:在晶闸管SCR关断期间,直流电源E经电阻R储能电容器C充电,C上电压UC最终可充到E.当触发信号加到SCR控制极时,它导通.电容C通过SCR放电,形成很大幅值的电流脉冲,于是驱动半导体激光器LD发射激光.
晶闸管型半导体激光器的原理电路,如图所示.
电路的工作过程很简单:在晶闸管SCR关断期间,直流电源E经电阻R储能电容器C充电,C上电压UC最终可充到E.当触发信号加到SCR控制极时,它导通.电容C通过SCR放电,形成很大幅值的电流脉冲,于是驱动半导体激光器LD发射激光.
