带材跑偏检测器测量电路

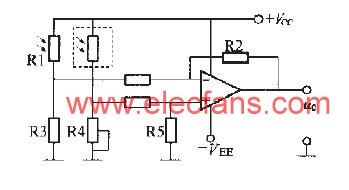

图2为测量电路简图。R1、R2是同型号的光敏电阻。R1作为测量元件装在带材下方，、R2用遮光罩罩住，起温度补偿作用。当带材处于正确位置（ 中间位）时，由R1、R2、R3、R4组成的电桥平衡，使放大器输出电压U0为0。当带材左偏时，遮光面积减少，光敏电阻-, 阻值减少，电桥失去平衡。差动放大器将这一不平衡电压加以放大，输出电压为负值，它反映了带材跑偏的方向及大小。反之，当带材右偏时，U0为正值。输出信号!.一方面由显示器显示出来，另一方面被送到执行机构，为纠偏控制系统提供纠偏信号。
