555电路组成低功耗定时器电路图
来源：电子发烧友 作者：华强电子网 时间：2019-01-21 16:22

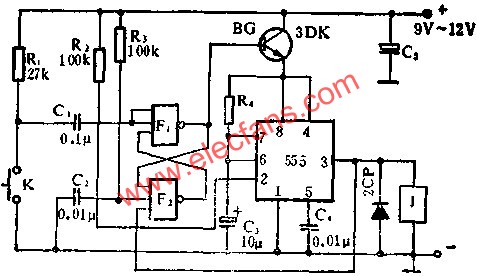

图中所示是用555组成的低功耗定时器电路.

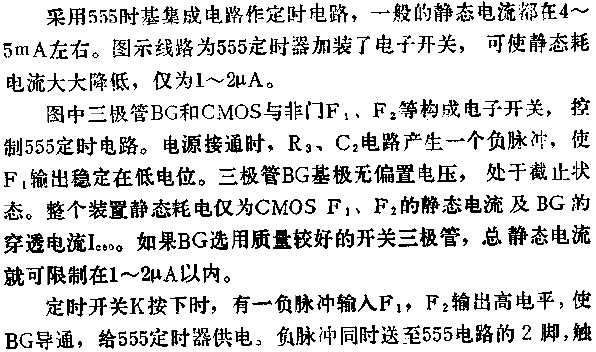

发555等构成的单稳电路,使之由稳态进入暂稳态,继电器J吸合.约1.1个R4C3后,555电路又进入稳态,3脚输出低电位,J释放,同时F2,F1再次翻转,F1输出低电平,三极管BG截止,切断555定时电路.
