TA7609P同步分离电路

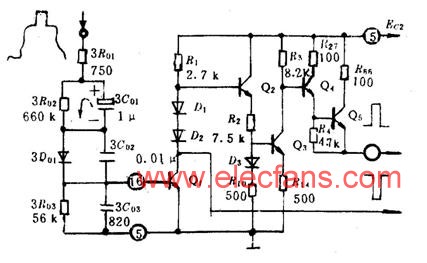

所示电路是ICTA7609P中的同步分离电路, 其工作原理与前述相似。c是幅度分离管, 负极性的全电视信号通过隔离电阻3R01, 经耦合电容3C01、3D01加到Q1基极即16脚上。 在未加信号时, 无基极偏压, Q1截止 当同步脉冲到来时, 输入端处在高电平, 此时3D01?、 Q1均导通, 3C01被充电, 由于充电时间常数小, 3C01上充有接近同步脉冲幅值的电压。 同步头过去之后, 3C01经3R02放电, 时间常数较大, 放电很慢, 所以在3C01?上存在一个对Q1而言的反偏压。 它使Q1在扫描正程期间保持截止, 从而Q1集电极分离出负极性的行、 场复合同步脉冲, 供给行扫描系统自动相位控制的鉴相器, 作为行同步信号。

   Q1集电极分离出的复合同步脉冲经Q2～Q5整形放大后, 由14脚输出, 供给场扫描系统积分后做场同步信号。同时, 复合同步也作为彩色解码器的色同步选通脉冲和亮度通道的钳位脉冲之用。3C02、 3D01组成抗脉冲干扰电路。 由于3C02、 3D01, 一旦大幅度窄干扰脉冲到来, 3C02上很快充有较高的电压, 而3D01上电压则因容量大, 电荷变化慢而没有多大变化。 在干扰消失后, 3C02通过3D01很快放电, 使大脉冲干扰造成很负的偏压迅速下降, 从而保证了电路正常切割。
