抗干扰电路与幅度分离电路

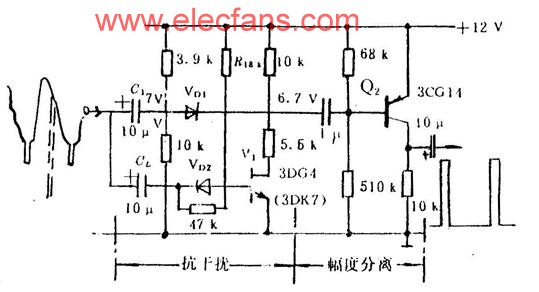

由于经检波输出电路的输出信号大多数是正极性的, 正极性视频全电视信号的幅度分离电路如图8-3中V2, 其工作原理同图8 - 2。 其中晶体管V2采用PNP型的, 当向下的同步头来到时它可以导通。 其余时间截止。 输出电阻接在集电极和地之间, 输出的脉冲向上。 幅度仍为10V以上。 偏置电阻68 kΩ及510 kΩ, 使V2基极略有一点偏置, 处于刚要导通的状态, 以提高同步灵敏度。

抗干扰电路
  在幅度分离电路之前通常有一级抗干扰电路(在集成电路构成的这部分电路中, 有时称为消噪电路)。 当室内照明、 家用电器开关或室外的工业、雷电干扰串入电视机电路中, 会造成干扰, 破坏同步
  工作。图8-3, 虚线脉冲表示外来的干扰, 它的瞬时值可能很大, 甚至超过同步头。当干扰脉冲混在同步脉冲群中, 作用于幅度分离电路时, 会使接收机扫描失去同步。同8-3是常用的分立元件抗干扰电路。它的工作原理如下:
  在正常工作时, 晶体管V1处于饱和导通状态, 其集电极电压小于1 V。 二极管V D1?的负极电压约为6.7V, 正极7V, 因此V D1?导通。 输入的视频全电视信号经过C1、 V D1?直接加到幅度分离级(V2的基极)上。 当负极性的大幅度的干扰脉冲出现时, 通过C2、 VD2耦合到V1基极, 使V1截止, 于是VD1的负极电压升到+12V而截止, 使干扰脉冲不能加到同步分离级。干扰过后,V1恢复导通, 正常工作。 这种干扰电路可以消除很大的干扰, 效果令人满意。 还有一些抗干扰电路, 如简单RC并联电路, 当串接于同步分离级的基极电路中, 也可以削弱干扰脉冲对基极的作用。
脉宽分离电路
  幅度分离电路分离出来的是复合同步信号, 其中包含行、 场同步信号。 接下来是把这两者分离开来。 这两种同步信号的区别在于脉宽不同, 场同步脉宽接近于160μs (2.5 TH), 而行同步脉宽只有4.7μs。 因此只要能鉴别脉宽, 就能实现两者的分离。
