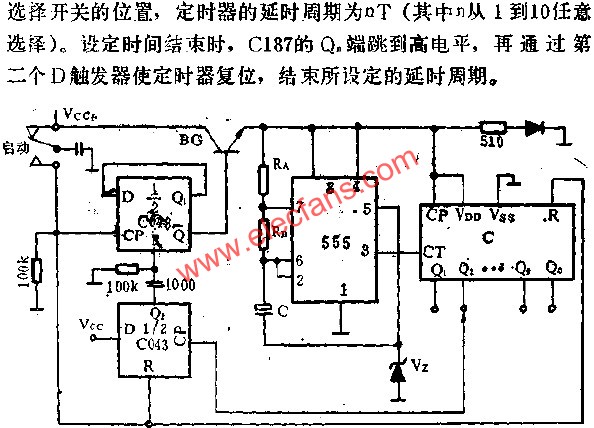

时基集成电路组成长延时电路图

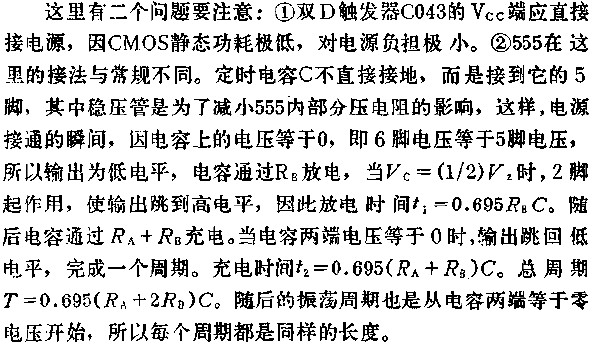

上例所述,加大电容器容量来长延时有一定限度,但附加一个计数器后,就可以组成一个长时间定时器,如图所示,图中双D触发器是为了节省一个复位开关,第一个D触发器接成T型触发器形式.第一次揿动开关时,Q1输出高电平,晶体管BG导通,接通电源,定时器工作.图中555接成无稳态多谐振荡器,C187是十进制分配器,假定555的振荡周期为T,根据定时
