时基集成电路组成精确定时器电路图

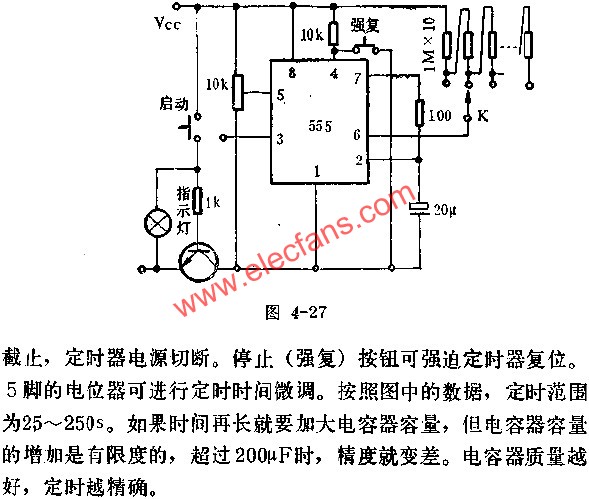

将555接成单稳态电路,外加一些元件可构成精确定时器,如图所示,定时器可用电阻器串联的方式分成若干档,并用开关来选择.定时器的启动和电源合用一个开关.启动开关接通后,晶体管导通,使555开始工作.开始时,电容器上的电压等于0,所以输出端3脚为高电平,晶体管保持,同时指示灯亮.当电容器的电压充到(2/3)VCC时,输出端翻转到低电平,晶体管
将555接成单稳态电路,外加一些元件可构成精确定时器,如图所示,定时器可用电阻器串联的方式分成若干档,并用开关来选择.定时器的启动和电源合用一个开关.启动开关接通后,晶体管导通,使555开始工作.开始时,电容器上的电压等于0,所以输出端3脚为高电平,晶体管保持,同时指示灯亮.当电容器的电压充到(2/3)VCC时,输出端翻转到低电平,晶体管
