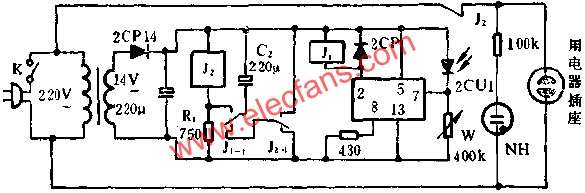

JEC-2组成光照式遥控开关电路图
来源:电子发烧友 作者:华强电子网 时间:2019-01-21 16:24

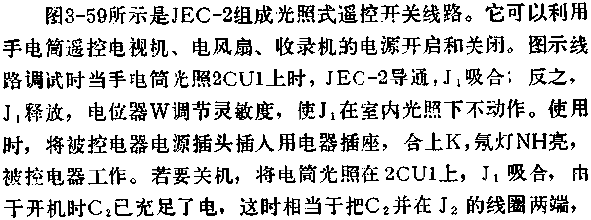

J2吸合,常闭触点切断了被控电器电源。电筒光灭后,J1虽释放,但J2经R1而保持吸合,C2经J1、J2释放,被控电器电源又被接通。打开K,则遥控开关与被控电器电源均被切断。
