与非门组成水位计线路图

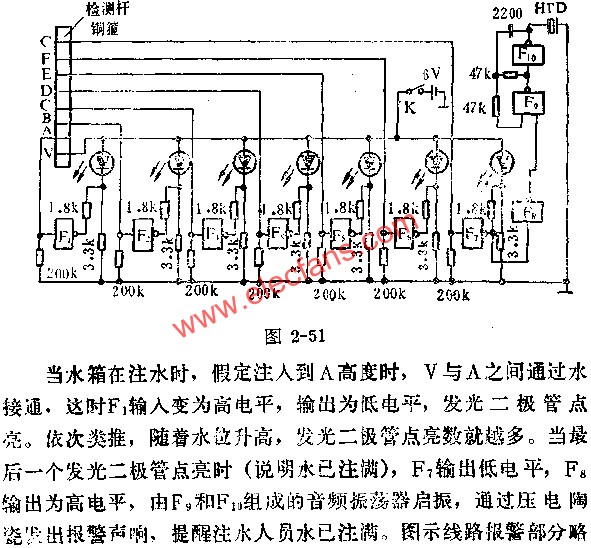

图中所示是用CMOS与非门组成的水位计线路.设有满水报警,并用发光二极管指示.图示线路当水箱无水时,检测杆上的铜箍A~G之间与V开路,与非门F1~F7输入端均为电平,输出为高电平,发光二极管通过3.3K电阻处于微导通状态.无疑,3.3K电路的阻值,使发光二极管微亮度适中.
加改进,如既报警又驱动电器,即可成为水注满后自动关机线路.
图中所示是用CMOS与非门组成的水位计线路.设有满水报警,并用发光二极管指示.图示线路当水箱无水时,检测杆上的铜箍A~G之间与V开路,与非门F1~F7输入端均为电平,输出为高电平,发光二极管通过3.3K电阻处于微导通状态.无疑,3.3K电路的阻值,使发光二极管微亮度适中.
加改进,如既报警又驱动电器,即可成为水注满后自动关机线路.
