与非门组成智力竟赛抢答线路图
来源：电子发烧友 作者：华强电子网 时间：2019-01-21 16:26

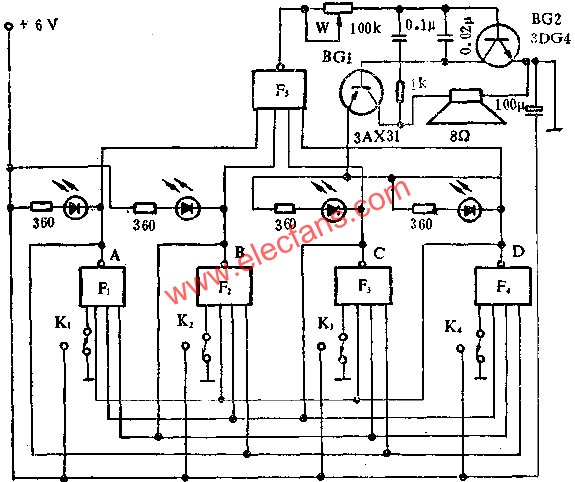

图中所示是用TTL四输入与非门组成的四路智力竞赛级使用的抢答线路,四只指示分别代表四个竞赛级组,共用扬声器一个.
