与非门组成报警线路图
来源：电子发烧友 作者：华强电子网 时间：2019-01-21 16:26

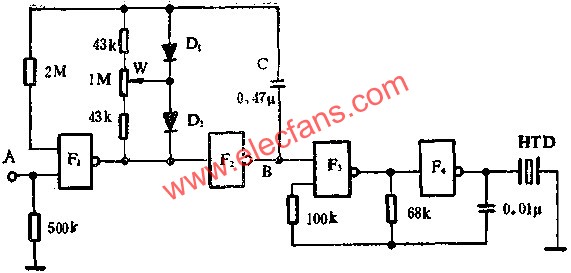

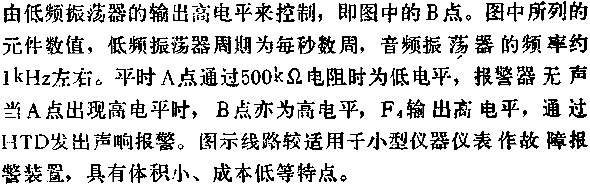

图中所示是用CMOS与非门组成的报警线路。图示线路中F1和F2组成一个低频振荡器，F3和F4组成一个音频振荡器。在A点用外加高电平来控制低频振荡器有无输出，而音频振荡器则
