与非门组成多用探针线路图
来源：电子发烧友 作者：华强电子网 时间：2019-01-21 16:26

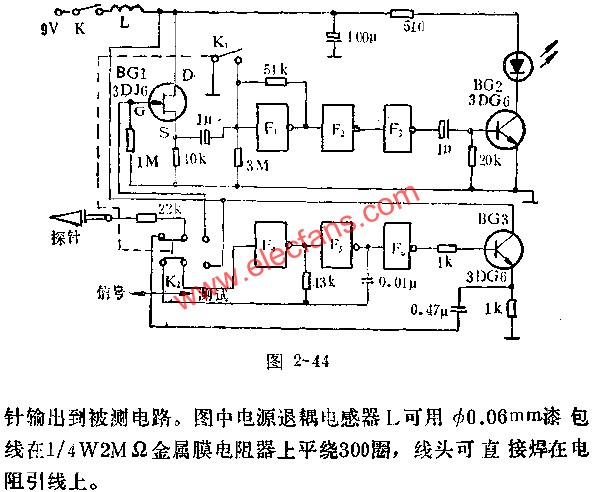

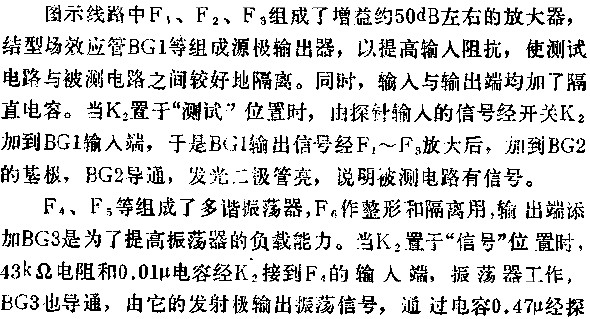

图中所示是用CMOS与非门组成的多用探针线路。它可输送出1KHZ方波信号及可以进行多种测量，并有发光二极管指示，使用和携带都很方便。
