与非门组成触摸锁定开关电路图
来源：电子发烧友 作者：华强电子网 时间：2019-01-21 16:26

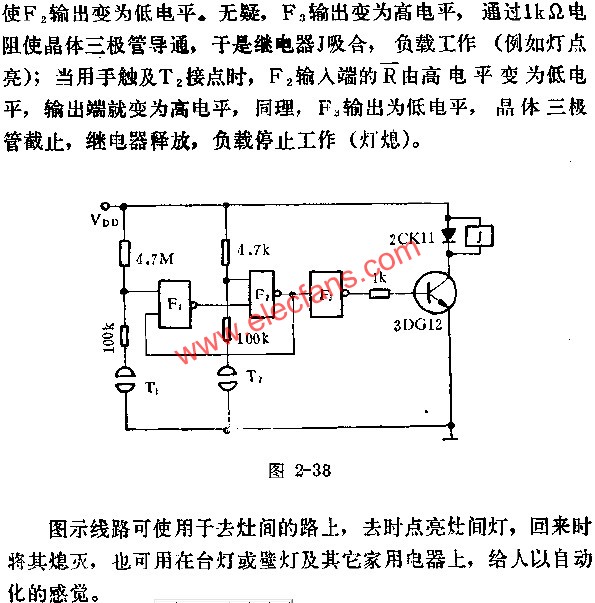

图中所示是用CMOS与非门组成的触摸式锁定开关线路。图中将F1和F2接成一个R-S触发器，触点T1、T2分别接在触发器的S和R端，静态时S和R为高电平，F1输出低电平，F2输出高电平，F3输出低电平，R-S触发器工作状态翻转，
