与非门组成简易门铃电路图
来源：电子发烧友 作者：华强电子网 时间：2019-01-21 16:26

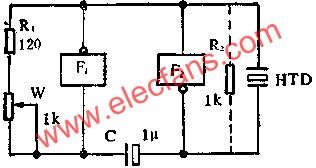

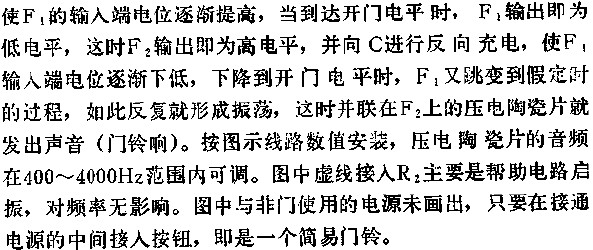

图中所示是用二个非门组成的简易门铃。图中用TTLF1和F2组成了一个最简单的多谐振荡器，它的振荡过程是：假定F1输出为高电平时，F2输出为低电平，但F1输出高电平的同时，就有电流流过R1和W并向C充电，随着C的充电，
