与非门组成电平指示器电路图
来源：电子发烧友 作者：华强电子网 时间：2019-01-21 16:27

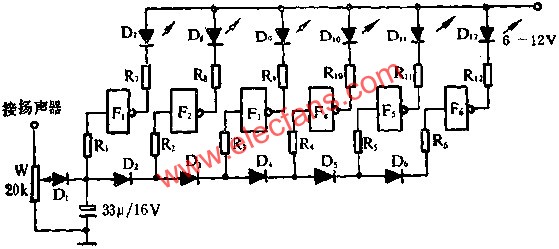

用与非门组成电平指示器具有功耗小，简单易做等优点。图中所示是用一块C033六反相器组成的电平指示器。图中D1~D6是2CP型二极管，D7~D12是BT201发光二极管，R1~R6为3.3K电阻，R7~R12为1K电阻。图示电路当没有信号输入时，各非门的输入端均为低电平，输出端是高电平，发光二极管不亮。当有信号输入，且逐渐加大时，各门的输入端逐个跃居高电位，输出端为低电位，发光二极管逐渐点亮，信号越强，点亮的灯越多。这是一个十分实用的电路，读者不妨一试。
