与非门组成触摸式开关电路图
来源：电子发烧友 作者：华强电子网 时间：2019-01-21 16:27

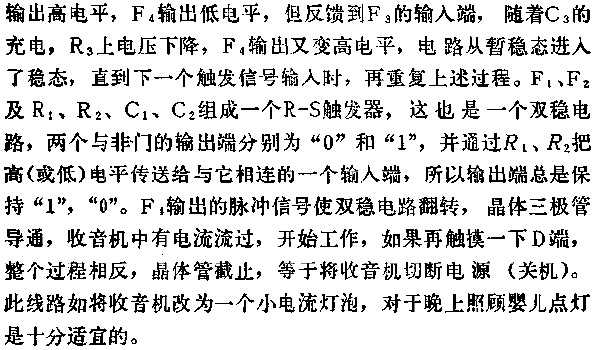

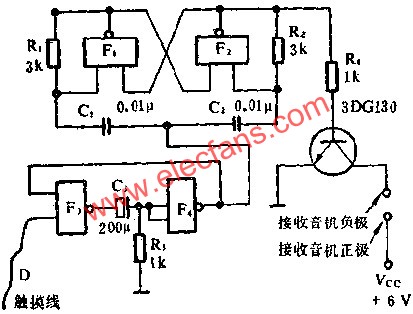

用与非门组成触摸开关，具有小巧、功耗低等优点，十分适合晶体管收音机之类的小电流用电器作无触点开关用。图中所示是由它组成的线路。图示线路F3、F4、C3、R3组成单稳态触发器，但它只有一个稳定状态，外加触发信号从D端输入时，F3
上一篇：与非门组成颤音电子门铃电路图
下一篇：与非门组成电平指示器电路图
